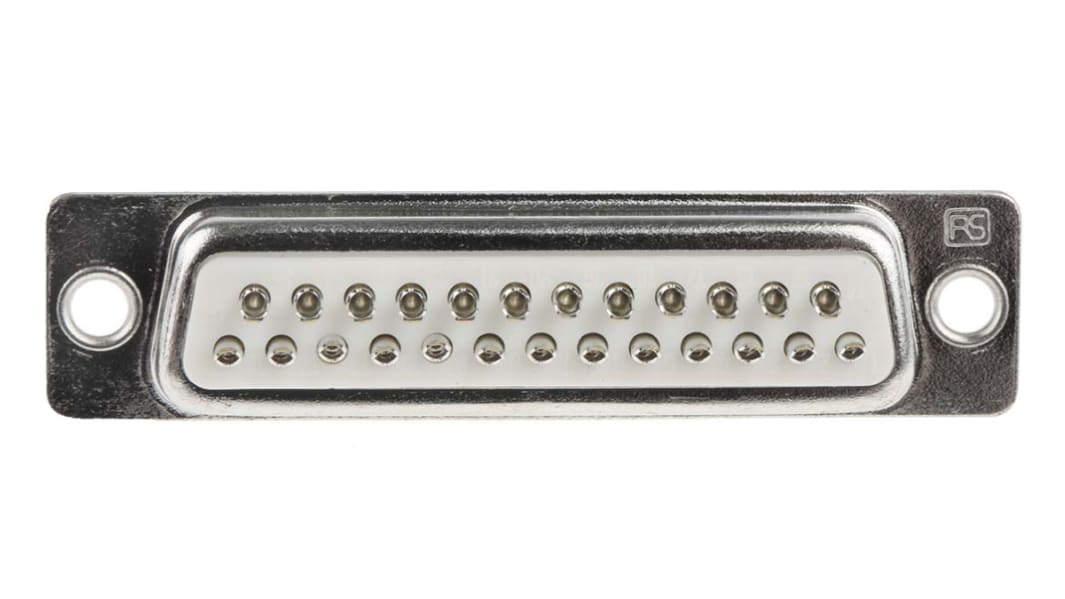

RS PRO D-Sub konnektor, fatning, 25-Polet, 2.77mm benafstand Standard D-Sub, Lige, Tavle montering B, Lodde

RS Pro DURABLE D-subminiature konnektor med robust stålkappe, udstansede og formede kontakter og loddekop termineringer for nem tilslutning af ledninger. Disse D-sub konnektorer er velegnede til brug ved i/O-forbindelser (indgang/udgang) i en lang række industrielle og kommercielle anvendelser

En D-Sub konnektor er en populær type I/O (indgang/udgang) konnektor, der ofte bruges i computer- og datakommunikationsindustrien til at levere strøm og punkt-til-punkt kommunikation mellem to enheder som f.eks. en computer og en skærm. D-sub indeholder to eller flere parallelle rækker af ben eller fatninger omgivet af en D-formet metalkappe, som giver mekanisk støtte og sikrer, at den korrekte orientering anvendes ved sammenkobling. Disse d-subs kan leveres som d-sub hunfatninger (eller d-sub fatninger) med hun-kontakter eller d-sub han-stik med han-benkontakter. Hun-konnektoren af fatningstypen passer sammen med han-konnektoren af stiktypen. Bemærk, at en D-sub med en plastkappe ikke kan sammenkobles med en D-sub med en metalkappe.

• Robust design
• Durable fortinnet stålkappe
• Fordybninger på kappen (kun stik) for bedre elektrisk ledningsevne og jordforbindelse
• God EMI/RFI-beskyttelse
• Forgyldte udstansede og formede kontakter
• Flanger med til monteringshuller til skruemontering på et panel
• fortinnede loddekoptermineringer til enkel ledningstilslutning

Dette d-sub-stik med robust design og høj pålidelighed kan bruges i kommunikations- og netværksporte i en lang række industrielle og kommercielle anvendelser. Anvendelser omfatter følgende:

• computere, skærme og scannere
• Networking- og kommunikationsudstyr
• databehandlingsudstyr
• Industrielt udstyr
• Test- og måleinstrumenter
• fjernsensorer og dataloggere
• bærbart elektrisk produktionsudstyr

Disse d-sub'er er designet til panelmontering. Der skæres et hul i panelet, som bestemmes af stikkets eller stikkets paneludskæringsdimensioner. To monteringsflanger på hver side af konnektoren har monteringshuller. Der bores huller i panelet, så de flugter med disse monteringshuller. Stikket indsættes derefter i paneludskæringen og fastgøres ved at indsætte skruer gennem hullerne i både stik og panel.

Disse d-sub'er har loddekopper, som er hule koplignende hulrum, hvori ledningen indsættes og sikres ved lodning. Først skal du sørge for, at stikket holdes sikkert fast, mens du arbejder på det. Afisoler enderne af hver ledning ved hjælp af dybden af loddekopper for at måle, hvor meget isolering du skal fjerne. Fortinning af de blottede ledningstråde med en loddekolbe og delvis påfyldning af loddekoppen med loddetin. Påfør en loddekolbe på kanten af koppen, så loddet smelter. Indsæt enden af den fortinnede ledning i skålen, og hold den på plads, indtil loddetinnet bliver fast. Hvis trådmåleren er stor nok til at støtte sig selv i koppen, skal du placere den i koppen og indføre den i lodningen, mens du påfører loddekolben på bagsiden af koppen.

MIL-C-24308
