- RS-varenummer:
- 124-5069
- Producentens varenummer:
- DAR71210F-HR/RS
- Brand:
- Sensata / Cynergy3
- RS-varenummer:
- 124-5069
- Producentens varenummer:
- DAR71210F-HR/RS
- Brand:
- Sensata / Cynergy3
Lovgivning og oprindelsesland
- COO (Country of Origin):
- GB
Generel produktinformation

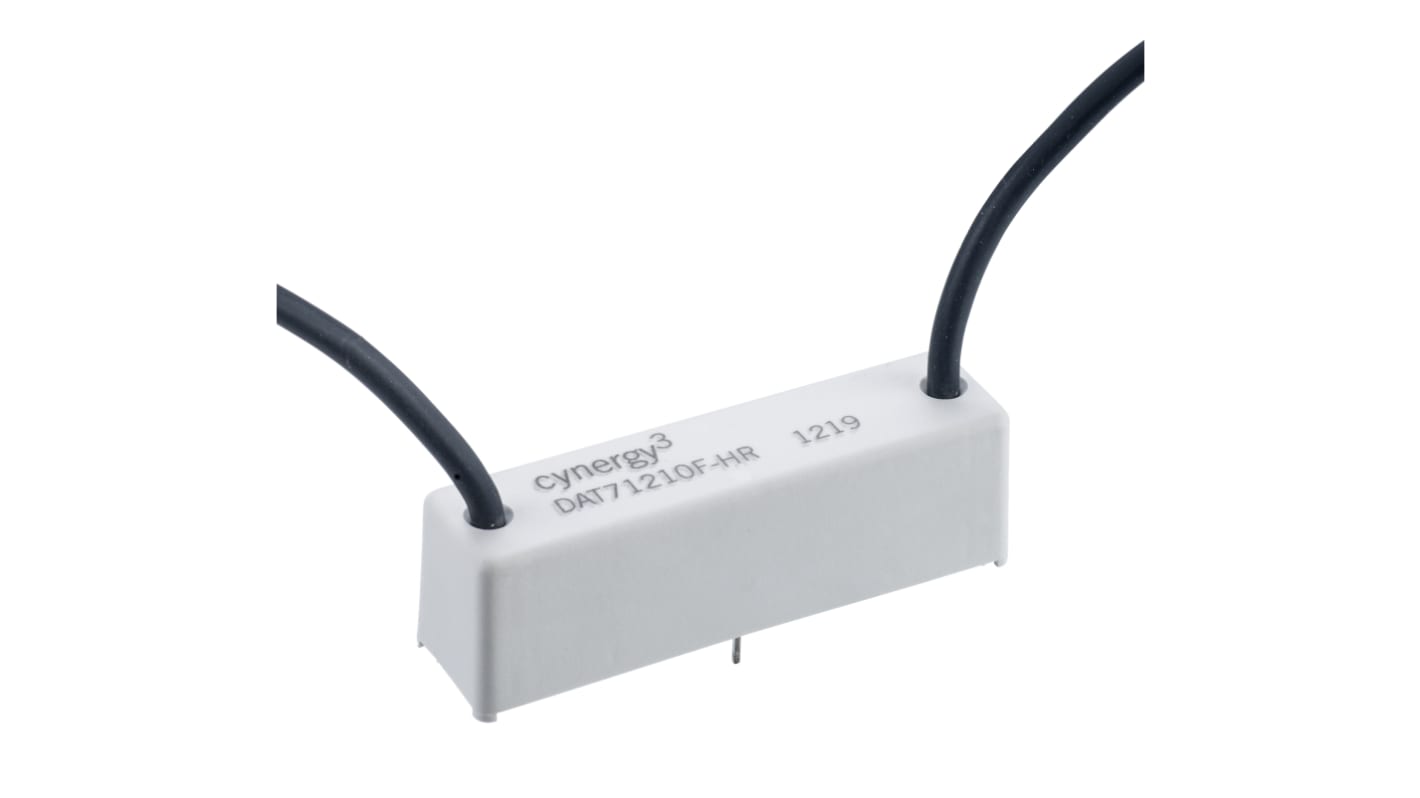

Cynergy3 - reed relæ D-HR serien
Cynergy3 reed-relæer har høj isolationsspænding. De er velegnede til f.eks. hjertestartere, testudstyr og strømforsyninger med høj spænding.
Egenskaber og fordele
Lav kontaktmodstand
10kV ot 15kV isolation
Isolationsmodstand minimum 1 x 1014 Ω
Tilslutninger til printkort eller frie ledningsender
10kV ot 15kV isolation
Isolationsmodstand minimum 1 x 1014 Ω
Tilslutninger til printkort eller frie ledningsender
Bemærk
Rhodium kontaktrelæer har lav kontaktmodstand. Wolfram-kontaktrelæer kan skifte til højere spændinger.
Standarder
ISO 9001
Cynergy3 - reed-relæ D-HR-serien
Egenskaber
Attribute | Value |
---|---|
Kontaktkonfiguration | 1-polet ST |
Spolespænding | 12V dc |
Monteringstype | Printmontering |
Maks. kontaktstrøm AC | 3 A |
Maks. kontaktstrøm DC | 3 A |
Maks. kontaktspænding AC | 1000V |
Maks. kontaktspænding DC | 1000V |
Spolemodstand | 150Ω |
Længde | 60mm |
Højde | 18.5mm |
Dybde | 15.8mm |
Dimensioner | 60 x 15.8 x 18.5mm |
Isolation mellem spole og kontakt | 17kV |
Trækketid incl. prel | 3ms |
Driftstemperaturområde | -20 → +70°C |
Maks. driftstemperatur | +70°C |
Min. driftstemperatur | -20°C |
Antal poler | 1 |
Maks. kontakteffekt | 50 W |
Kontaktmodstand | 50 mΩ |
Levetid | 1.000.000 (50 W) arbejdsgange, 1.000.000.000 (tør) arbejdsgange |
Klassifikation af relæskift | Relæ til almen brug |
Særlige egenskaber | Høj isolationsmodstand, lav kontaktmodstand |
Tilslutningstype | Flying Lead, PC Pin |
Kontaktmateriale | Rhodium |
