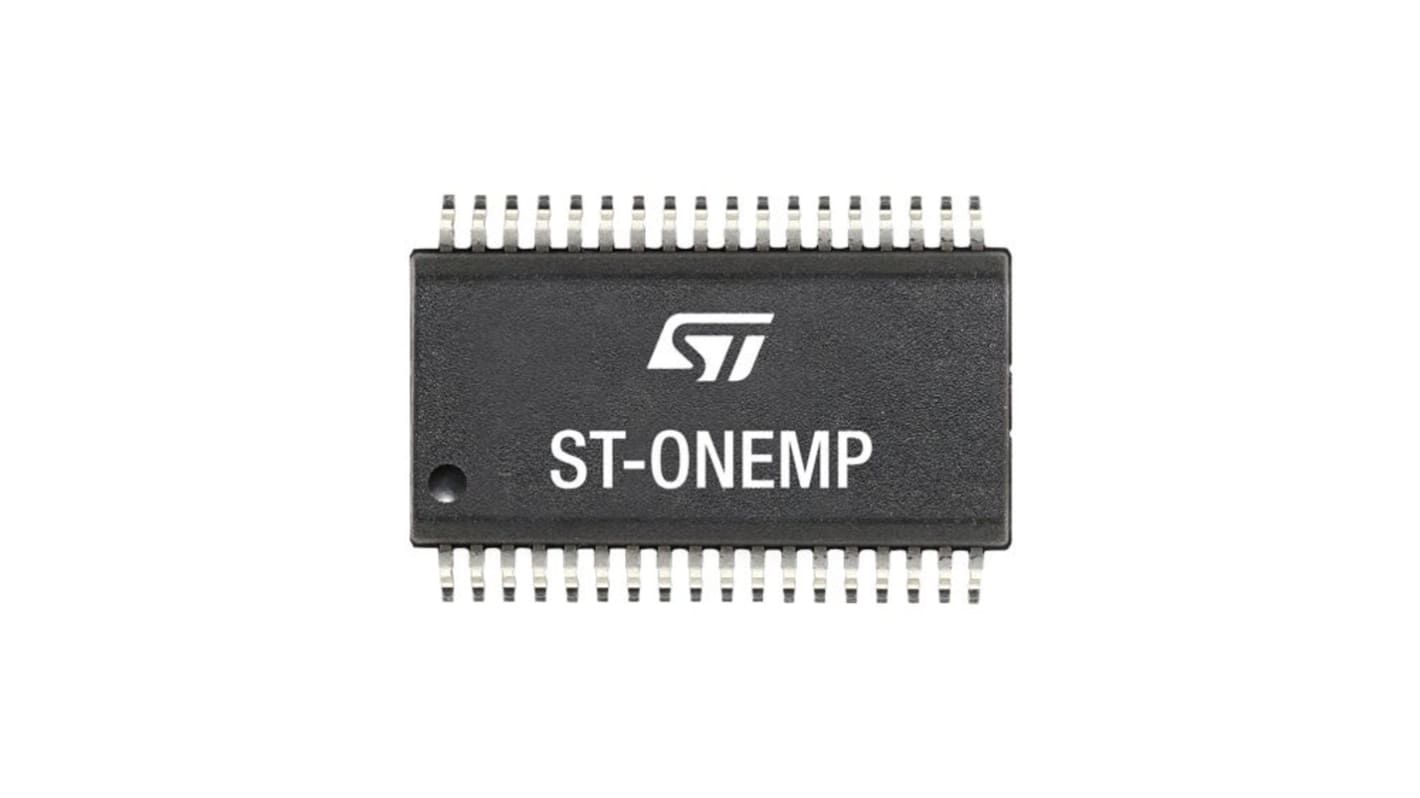

ST-ONEMPTR, AC-DC-konverter, 36 ben, SSOP 36L

RS-varenummer:: 261-5504
Producentens varenummer:: ST-ONEMPTR
Brand:: STMicroelectronics

ST-ONEMPTR, AC-DC-konverter, 36 ben, SSOP 36L

Der er mulighed for mængderabat

Pris Pr. stk. (på Rulle á 1000)**

Kr. 35,632

(ekskl. moms)

Kr. 44,54

(inkl. moms)

Varen er desværre i restordre, forventet afsendelsesdato 23-04-2026*

* Leveringsdatoer afhænger af den valgte mængde og leveringsadressen.

GRATIS levering for onlineordrer over kr 500,00

Dag til dag levering ikke mulig

Enheder	Pr stk.	Pr rulle**
1000 - 1000	Kr. 35,632	Kr. 35.632,00
2000 - 2000	Kr. 34,719	Kr. 34.719,00
3000 +	Kr. 33,851	Kr. 33.851,00

**Vejledende pris

RS-varenummer:: 261-5504
Producentens varenummer:: ST-ONEMPTR
Brand:: STMicroelectronics

Datasheet - ST-ONEMPTR

Fuldt integreret kontroller til intelligente opladere med flere porte

STMicroelectronics ST-ONEMP er verdens første digitale kontroller med indbygget ARM Cortex M0+-kerne, en offline programmerbar kontroller med synkron ensretning og USB PD PHY i et enkelt hus. Et sådant system er specielt designet til at styre ZVS ikke-komplementære aktive flyback-konvertere med klemme til at skabe opladere og adaptere med høj effekttæthed med et første USB-PD-interface og en anden udgang.

Enheden indeholder en aktiv flyback-kontroller med klemme og dens HV-start på den primære side, en mikrokontroller og alle de nødvendige enheder til at styre konverteringen og USB-PD-kommunikationen på den sekundære side. De to sider er forbundet via en indlejret galvanisk isoleret dobbelt kommunikationskanal. Ved hjælp af en ny ikke-komplementær styreteknik og specielt designede strømtilstande giver enheden mulighed for at opnå både høj effektivitet og lavt strømforbrug ved tomgang

Enheden leveres med en forudindlæst firmware, der håndterer både strømkonvertering og kommunikationsprotokoller til USB-PD, herunder valgfri PPS og elektronisk mærket kabelstyring.

Udgangseffekten og de tilgængelige PDO'er på USB-PD-porten kan ændres i overensstemmelse med en strømdelingsstiftindgang for at muliggøre strømdeling med en anden udgang.

En dedikeret hukommelse gemmer en standard enhedskonfiguration under fabriksprocessen. Brugeren kan ændre eller tilpasse dette hukommelsesområde til at passe til de endelige produktspecifikationer.

Vigtige funktioner

ZVS ikke-komplementær aktiv flyback-kontroller med synkron ensretning og USB-PD 3.1 PPS-interface

ARM® 32-bit Cortex®-M0+ MCU med 64 kB flash-hukommelse til digital strømstyring og USB-protokol

FW programmerbar sekundær side MCU styrer både synkron ensretter og ZVS aktiv klemme flyback på den primære side for at forbedre systemets effektivitet under alle forhold
Høj skiftefrekvens i kombination med MasterGaN effekttrin gør det muligt at bruge små magnetiske komponenter, herunder planartransformere

Forstærket galvanisk isoleret dobbelt kommunikationskanal i overensstemmelse med IEC 62368-1:

4 kV pk transientspænding
9,6 kV pk 1 min. test af hypototypen
6,4 kV pk 1s hypot produktionstest

800 V højspændingsstart med integreret indgangsspændingsregistrering og brun-in/out-funktioner

Kondensatorafladningskredsløb med aktiv indgangsfilter for reduceret standbyeffekt i overensstemmelse med IEC 62368-1

Fuldt integreret USB-PD PHY med 24 V tolerant beskyttelse og integreret belastningsomskifter driver

Attribute	Value
Monteringstype	Overflademontering
Benantal	36
Kapslingstype	SSOP 36L
