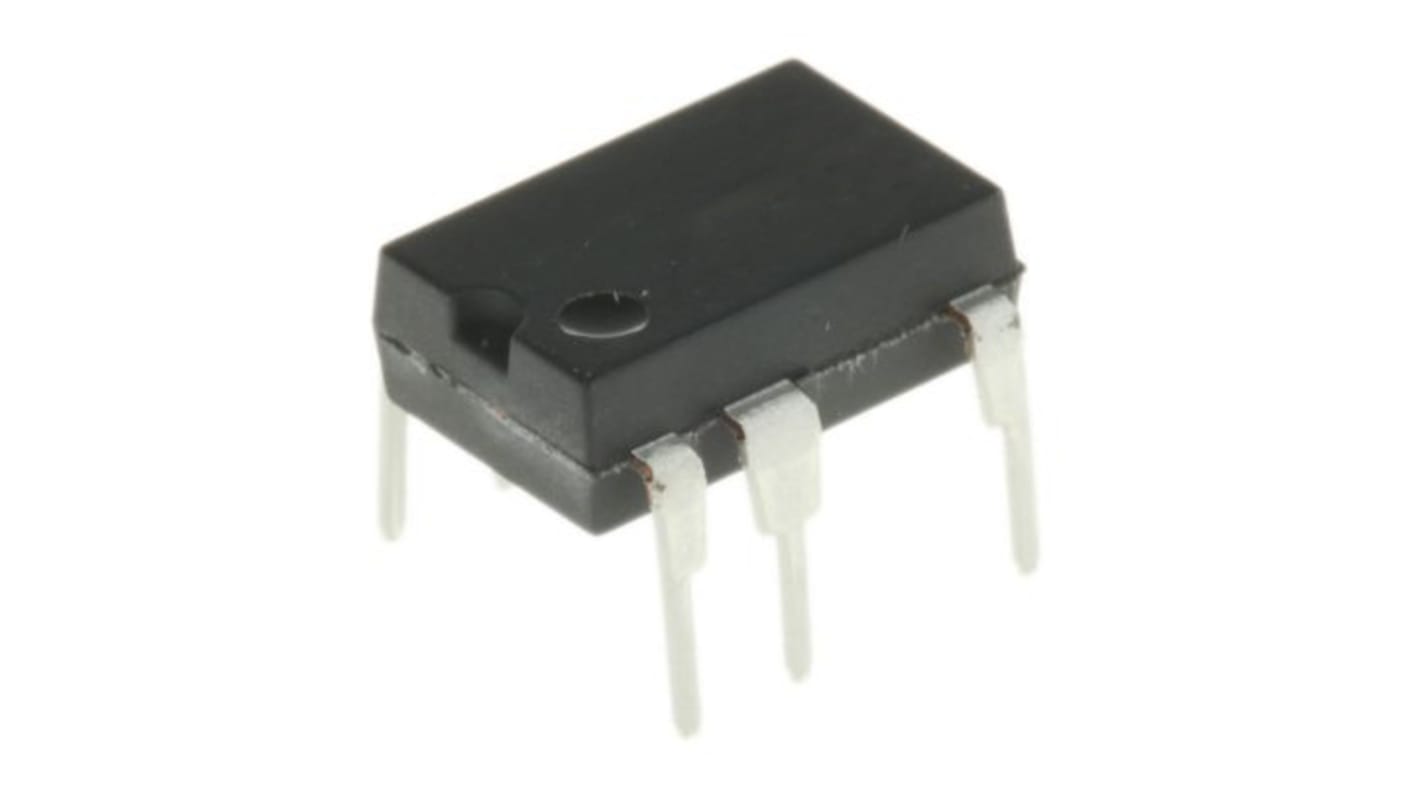

BM2P0361K-Z, DC-DC-konverter

ROHM DC/DC-konverter-IC af PWM-typen med integreret switching MOSFET giver et optimalt system til alle produkter, der kræver en elektrisk stikkontakt. Denne IC understøtter både isolerede og ikke-isolerede enheder og muliggør enklere konstruktioner af forskellige typer elektriske konvertere med lavt strømforbrug. Det indbyggede 800 V opstartskredsløb bidrager til lavt strømforbrug. Strømforsyninger kan konstrueres fleksibelt ved at tilslutte en strømdetekteringsmodstand til omskiftning eksternt. Strømmen er begrænset i hver cyklus, og fremragende ydeevne demonstreres i en båndbredde og transientreaktion, da en strømtilstandsstyring udnyttes. Skiftefrekvensen er 65 kHz ved en fast metode. Ved let belastning reduceres frekvensen, og der opnås høj effektivitet.

PWM-strømtilstandsmetode Frekvenshoppefunktion Burst-drift ved let belastning Frekvensreduktionsfunktion Indbygget 800 V opstartskredsløb Indbygget 800 V switching MOSFET VCC UVLO (underspændingslås) VCC OVP (overspændingsbeskyttelse) Softstart-funktion
