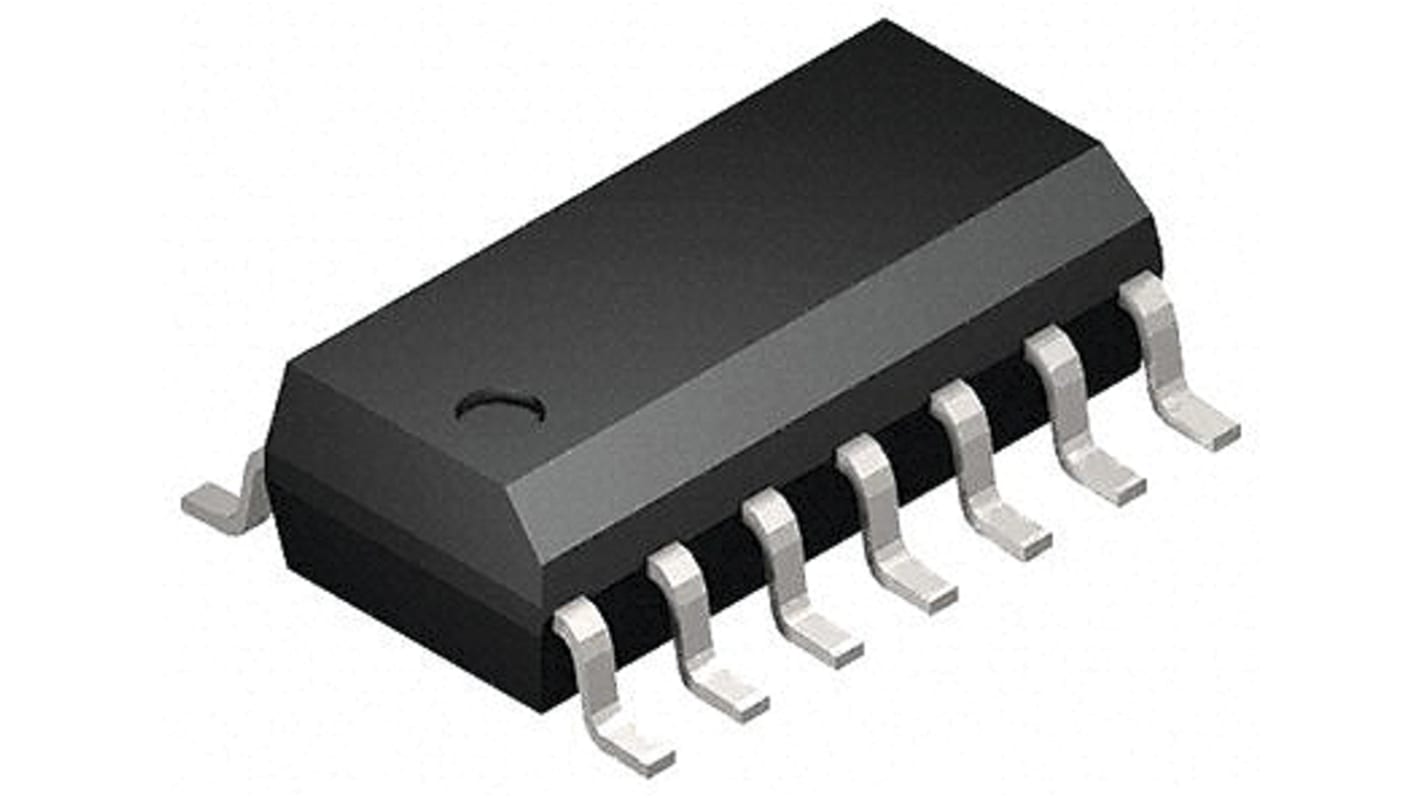

Toshiba, 2, Flip-flop IC, 74HC, CMOS, 14 Ben, SOIC
- RS-varenummer:
- 171-3006
- Producentens varenummer:
- 74HC74D
- Brand:
- Toshiba
Kan ikke leveres i øjeblikket
Beklager, men vi ved ikke, hvornår dette er på lager igen.
- RS-varenummer:
- 171-3006
- Producentens varenummer:
- 74HC74D
- Brand:
- Toshiba
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Toshiba | |
| Produkttype | Flip-flop IC | |
| Logikfamilie | 74HC | |
| Udgangstype | CMOS | |
| Clock-frekvens | 29MHz | |
| Polaritet | Inverterende | |
| Monteringstype | Overflade | |
| Forsyningsspænding min. | 2V | |
| Emballagetype | SOIC | |
| Forsyningsspænding maks. | 6V | |
| Benantal | 14 | |
| Udbredelsesforsinkelsestid maks. @ CL | 32ns | |
| Min. driftstemperatur | -40°C | |
| Flip-flop type | D Flip-Flop | |
| Udløsertype | Forflanke | |
| Driftstemperatur maks. | 85°C | |
| Antal elementer per chip | 2 | |
| Serie | 74HC74D | |
| Standarder/godkendelser | No | |
| Højde | 1.38mm | |
| Længde | 8.95mm | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand Toshiba | ||
Produkttype Flip-flop IC | ||
Logikfamilie 74HC | ||
Udgangstype CMOS | ||
Clock-frekvens 29MHz | ||
Polaritet Inverterende | ||
Monteringstype Overflade | ||
Forsyningsspænding min. 2V | ||
Emballagetype SOIC | ||
Forsyningsspænding maks. 6V | ||
Benantal 14 | ||
Udbredelsesforsinkelsestid maks. @ CL 32ns | ||
Min. driftstemperatur -40°C | ||
Flip-flop type D Flip-Flop | ||
Udløsertype Forflanke | ||
Driftstemperatur maks. 85°C | ||
Antal elementer per chip 2 | ||
Serie 74HC74D | ||
Standarder/godkendelser No | ||
Højde 1.38mm | ||
Længde 8.95mm | ||
Bilindustristandarder Nej | ||
74HC74D er en højhastigheds CMOS D FLIP FLOP fremstillet med silicium-gate C2MOS-teknologi. Den opnår drift ved høj hastighed svarende til tilsvarende LSTTL og bevarer samtidig det lave CMOS-effekttab. Signalniveauet, der påføres D-indgangen overføres til Q-udgangen under den positiv overgang af CLOCK-impulsen. CLEAR og PRESET er uafhængige af CLOCK og opnås ved at indstille den relevante indgang til "L"-niveau. Alle indgange er udstyret med beskyttelseskredsløb mod statisk elektricitet eller overspænding
Høj hastighed: fMAX = 77 MHz (typ.) ved VCC = 5 V
Lavt effekttab: ICC = 2,0 μA (maks.) ved Ta = 25
Balancerede signalforsinkelser: tPLH ≈ tPHL
Bredt område for driftsspænding: VCC (opr) = 2,0 til 6,0 V
