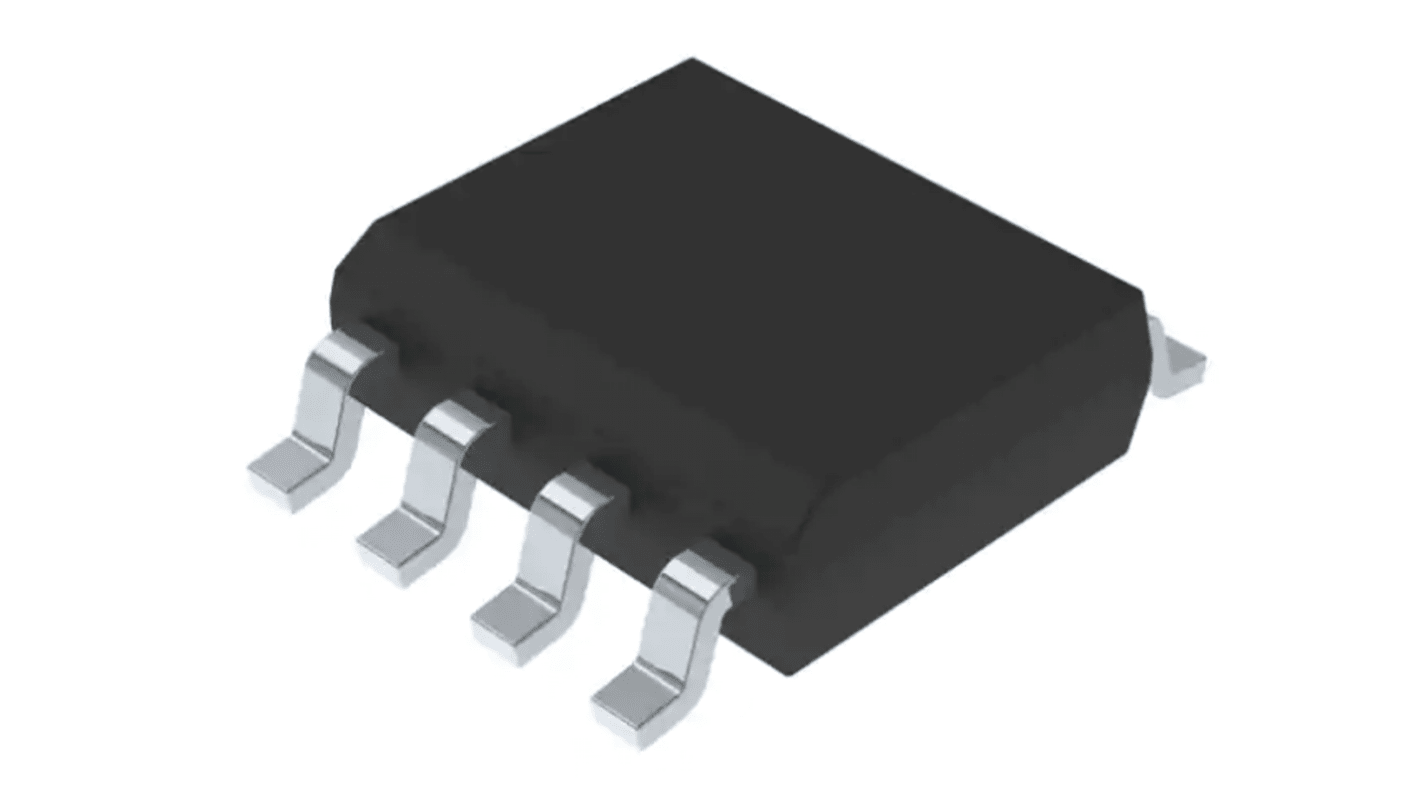

STMicroelectronics VN7140ASTR, Allround driver, CMOS, 12000 mA, 4 to 28V, 8 Ben, SO-8

Enhederne er 1-kanals drivere på den høje side, der er fremstillet ved hjælp af ST-beskyttet VIPower M0-7-teknologi, og de er placeret i PowerSSO-16- og SO-8-huse. Enhederne er designet til at drive 12 V jordede belastninger i biler via et 3 V og 5 V CMOS-kompatibelt interface og til at give beskyttelse og diagnostik. Enhederne integrerer Advanced beskyttende funktioner som f.eks. begrænsning af belastningsstrøm, aktiv styring ved strømbegrænsning og nedlukning ved overophedning med konfigurerbar låsefunktion. En FaultRST-stift frigør udgangen i tilfælde af fejl eller deaktiverer låsefunktionen. Et dedikeret multiplekseret analogt udgangsstift med flere funktioner leverer avancerede diagnosefunktioner, herunder proportional belastningsstrømregulering med høj præcision, feedback om forsyningsspænding og chip-temperaturregistrering, foruden registrering af overbelastning og kortslutning til stel, kortslutning til VCC og åben belastning i slukket tilstand. Et føleraktiveringsben gør det muligt at deaktivere OFF-state-diagnosticering under modulets strømsparetilstand samt deling af ekstern retningsmodstand mellem lignende enheder.
