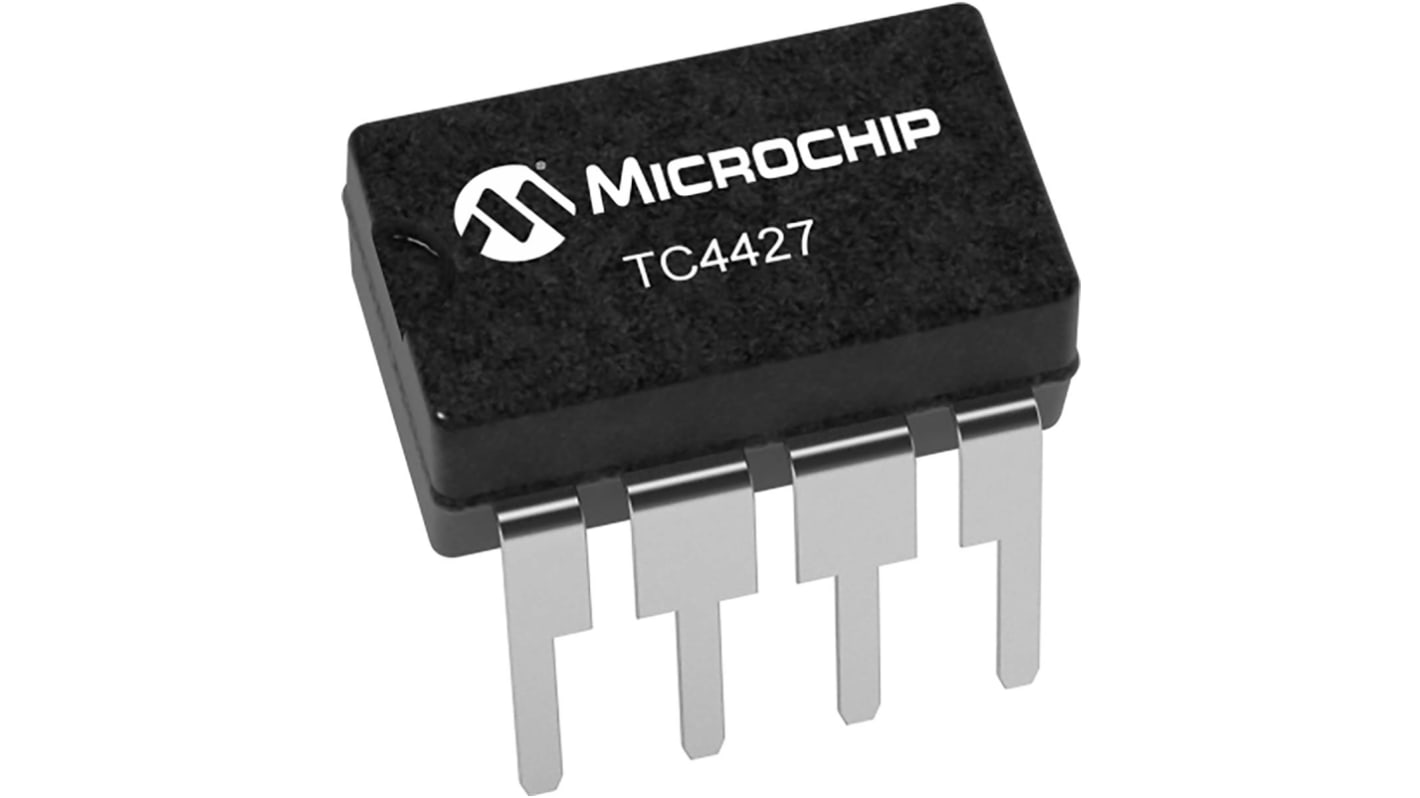

Microchip TC4427EPA, MOSFET gate-driver, 1,5 A, 18V, 8 Ben, SOIC

Microchip TC4427 er forbedrede versioner af tidligere TC427-serie af MOSFET-drivere. Disse enheder har matchet stige- og faldetider ved opladning og afladning af gate på en MOSFET. De er meget latch-up-resistente under alle forhold inden for deres effekt- og mærkespændinger. De udsættes ikke for skader, når der opstår op til 5 V støj-spike (på begge poler) på jordbenet. De kan acceptere op til 500 mA returstrøm (på begge poler), der tvinges tilbage i deres udgange, uden beskadigelser eller forstyrrelse af logik. Alle klemmer er fuldt beskyttet mod elektrostatisk udladning (ESD) op til 2,0 kV. TC4427 MOSFET-drivere kan nemt oplade/aflade 1000 pF gate-capaciteter i under 30 ns.

Høj udladningsstrøm ved spidsbelastninger: 1,5 A
Bredt forsyningsspændingsområde: 4,5 V til 18 V
Høj kapacitet af drevkapacitive belastninger: 1000 pF i 11,5 ns (typisk)
Korte Forsinkelsestider: 40 ns (typisk)
Lav udgangsimpedans: 2,5 Ω
Oplåsningsbeskyttelse: tåler 0,5A returstrøm
