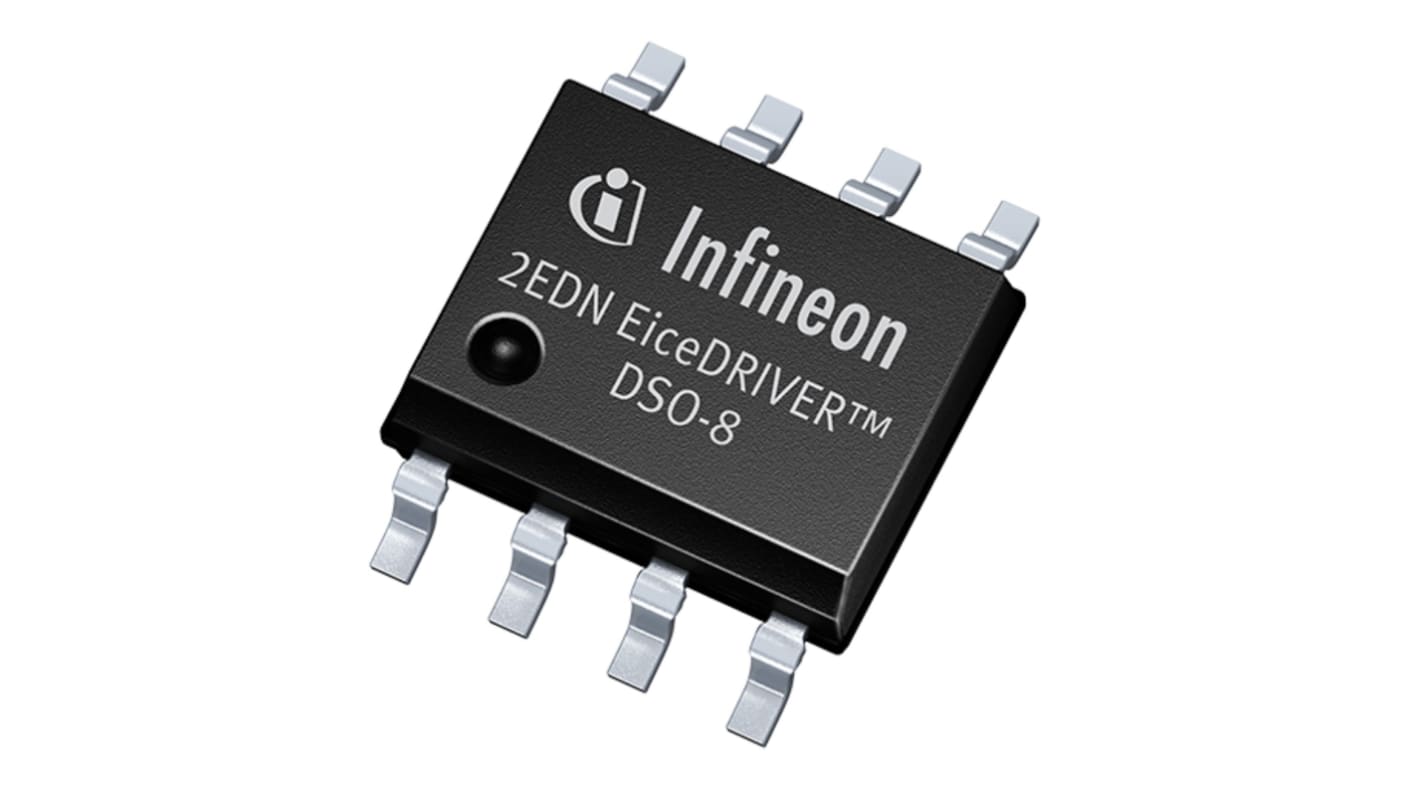

Infineon 2EDN8524FXTMA1, Gate-driver-modul, 5 A, 20V, 14 Ben, PG-DSO-8-60

Infineon Advanced dual-channel-driveren er velegnet til at drive logik og MOSFET'er på normalt niveau og understøtter OptiMOSTM, CoolMOSTM, Standard Level MOSFET'er, Super-junction MOSFET'er samt IGBT'er og GAN Power-enheder. Styre- og aktiveringsindgangene er LV-TTL-kompatible (CMOS 3,3 V) med et indgangsspændingsområde fra -5 V til +20 V. -10 V robust indgangsben beskytter føreren mod latch-up eller elektrisk overbelastning, som kan induceres af parasitiske jordinduktanser. Dette forbedrer systemets stabilitet betydeligt. 4,2 V og 8 V UVLO (under Voltage Lock Out) giver øjeblikkelig MOSFET- og GAN-beskyttelse under unormale forhold. Under sådanne omstændigheder giver denne UVLO-mekanisme Crucial uafhængighed af, om og når andre supervisorer registrerer unormale forhold. Hver af de to udgange er i stand til at synke og forsyne 5 A strømme ved hjælp af et ægte skinne-til-skinne trin.

Meget effektiv SMPS
1 ns nøjagtighed for forsinkelse mellem kanal og kanal
To uafhængige 5 A kanaler
Gør opgradering af systemdesign nemmere
