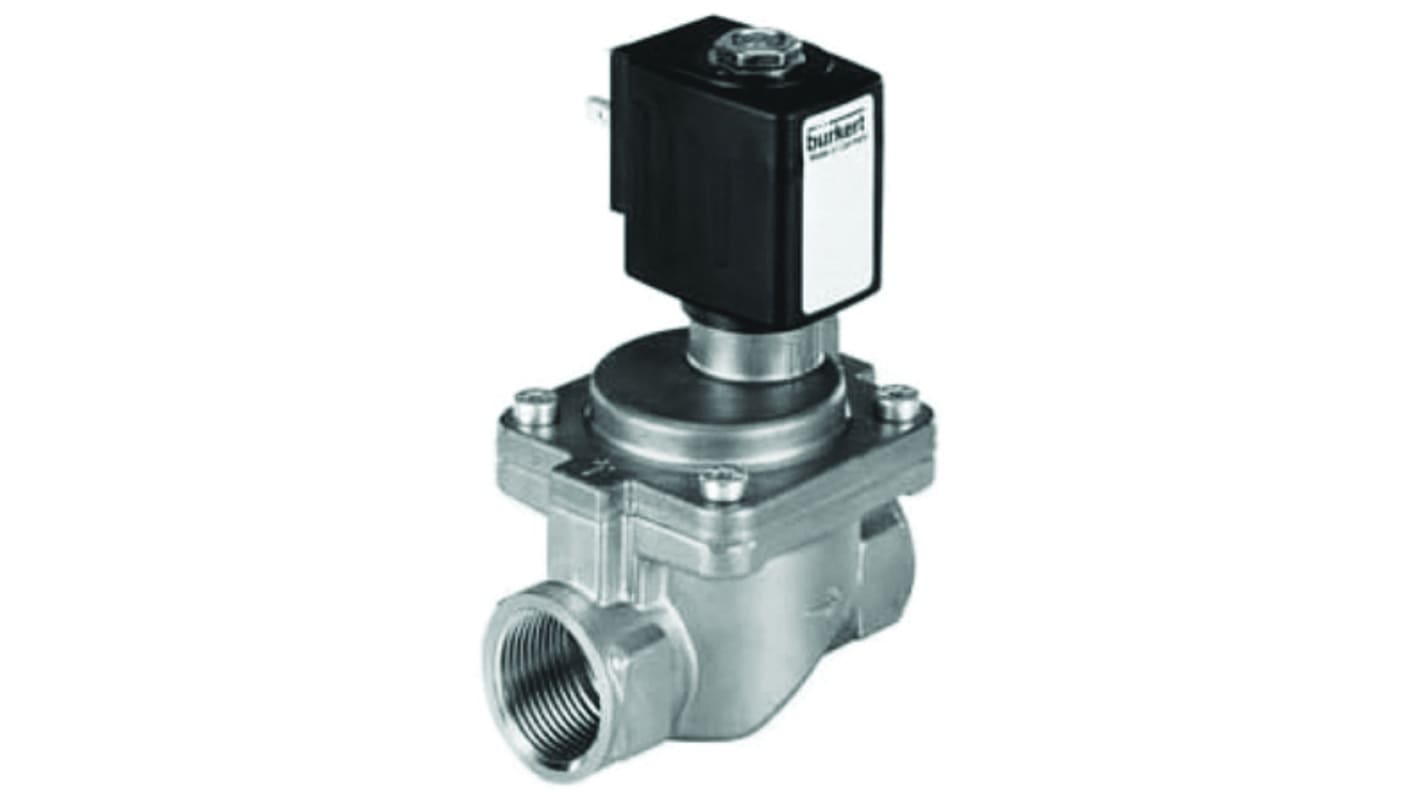

Burkert Magnetventil, 2 Porte, BRYDE, 230 V ac G3/8 to G2-1/2

En 2-vejs servoassisteret magnetventil velegnet til brug sammen med neutrale væsker som f.eks. trykluft og vand. N/C (brydende) og N/O (sluttende) versioner fås med pakninger i NBR (nitrilgummi) eller FKM (fluroelastomer). Kan bruges til en lang række anvendelser herunder opvarmning og køling, vandbehandling, trykluft og vakuum-systemer

0,1 - 4 sekunders reaktionstid (afhængigt af tryk)

Kompakte magnetventiler, som er velegnede til de fleste anvendelser til håndtering af gasser og væsker. Hvor det er muligt, vises ventilerne med et skematisk diagram, der viser (kredsløbs-)funktionen. Venstre side af diagrammet viser ventilfunktionen, når spolen får strøm. Når spolen ikke får strøm, styrer fjederreturen (eller servomekanismen) ventilen, og det vises i højre side af diagrammet. 3/2-vejsbetegnelsen angiver en ventil med tre porte og to driftstilstande. 2/2-vejs ventiler betegnes normalt som 2-vejs. Portbetegnelserne A, B, P, P1, P2 og R anvendes i de skematiske diagrammer og er afmærket på ventilhusene. Ventilhusene er afmærket til en bestemt kredsløbsfunktion, men kan ofte bruges til andre funktioner. Henvisninger til de skematiske diagrammer og tekniske data viser de korrekte tilslutninger og trykydelser, hvis der er behov for en anden kredsløbsfunktion.
