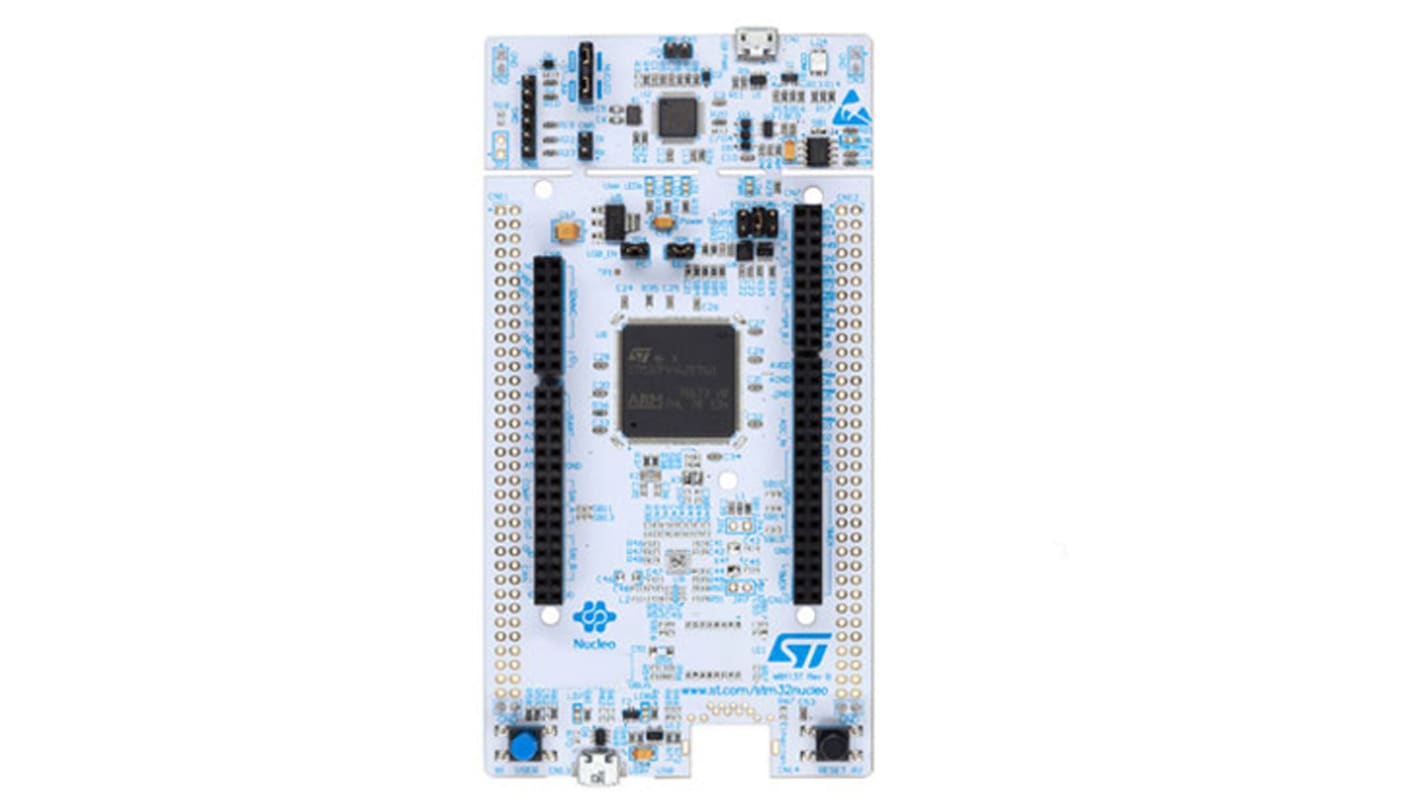

STMicroelectronics STM32 Nucleo-144 MCU Udviklingskort NUCLEO-F722ZE

Dette STM32 Nucleo-144 kort er en økonomisk overkommelig og fleksibel måde for brugerne til at bygge prototyper med STM32F722ZET6 mikrokontrolleren. Zio konnektoren, som er en udvidelse af Arduino Uno, giver adgang til flere enheder, og med den ST morpho stiftlisterne udvides funktionaliteten med et udvalg af skærme. Den integrerede ST-LINK/V2-1 debugger/programmeringsenhed fås med STM32 omfattende HAL-softwarebibliotek, softwareeksempler samt direkte adgang til ARM mbed online ressourcer. Det er understøttet af et bredt udvalg af integrerede udviklingsmiljøer (IDE’er), herunder IAR, Keil og GCC-baserede IDE'er.

• STM32F722ZET6 216MHz Cortex-M7 core mikrokontroller med 512KB flash-hukommelse, 256KB SRAM
• Adaptiv realtidsaccelerator (ART Accelerator™) med mulighed for eksekvering i 0-ventetilstand fra flash-hukommelse
• Op til 21 serielle kommunikationsgrænseflader: USART, IrDA, I²C, SPI, LIN, CAN, USB, I²S, SDIO
• Ægte tilfældig nummergenerator
• CRC beregningsenhed
• RTC med under et sekunds nøjagtighed og hardwarekalender
• 96-bit unikt ID
• Fleksibel strømforsyning på kort
• ST-LINK/V2-1 debugger/programmeringsenhed med SWD-konnektor
• USB OTG eller FS enhed med micro-AB konnektor
• Fuld adgang til alle GPIO med ST Zio konnektor (understøtter Arduino Uno v3-forbindelsesteknik)
• ST Morpho udvidelsesstiftlister for adgang til alle GPIO
• 3 x lysdioder: lysdiode for tændt, USB-kommunikation, brugerlysdiode
• Bruger- og nulstillingstrykknapper
• 32,768 KHz krystaloscillator
• ARM mbed™- aktiveret (se mbed.org)

STM32F7 mikrokontrollere har ST's ART Accelerator™ samt en L1 cache og leverer den maksimale teoretiske ydelse fra ARM Cortex-M7 kerne, uanset om koden udføres fra embedded flash eller ekstern hukommelse. Typisk ydelsestal: 1082 CoreMark/462 DMIPS ved 216 MHz clock-frekvens.

AXI og multi-AHB busmatricer til at forbinde kerne, ydre enheder og hukommelser
Matematikenhed med dobbelt præcision og flydende komma på nogle varianter
Op til 16 KB +16 KB I-cache og D-cache
Op til 2 MB embedded flash-hukommelse med Read-While-Write-funktion på visse enheder
Op til 512 KB datahukommelse, herunder op til 128 KB tæt koblet hukommelse for data (DTCM) til stakke og pakker
16 KB tæt koblet hukommelse for instruktioner (ITCM) til tidskritiske rutiner
4 KB backup-SRAM for at bevare data i de laveste strømtilstande
Periferihastigheden er uafhængig af CPU-hastighed (dobbelt clock-support)
Funktion for beskyttet udførelse af kode (PC-ROP) på nogle varianter
Energieffektivitet: 7 CoreMark/mW ved +1,8 V dc
