RS PRO Linjemonitor, Linjemonitor, RS232C

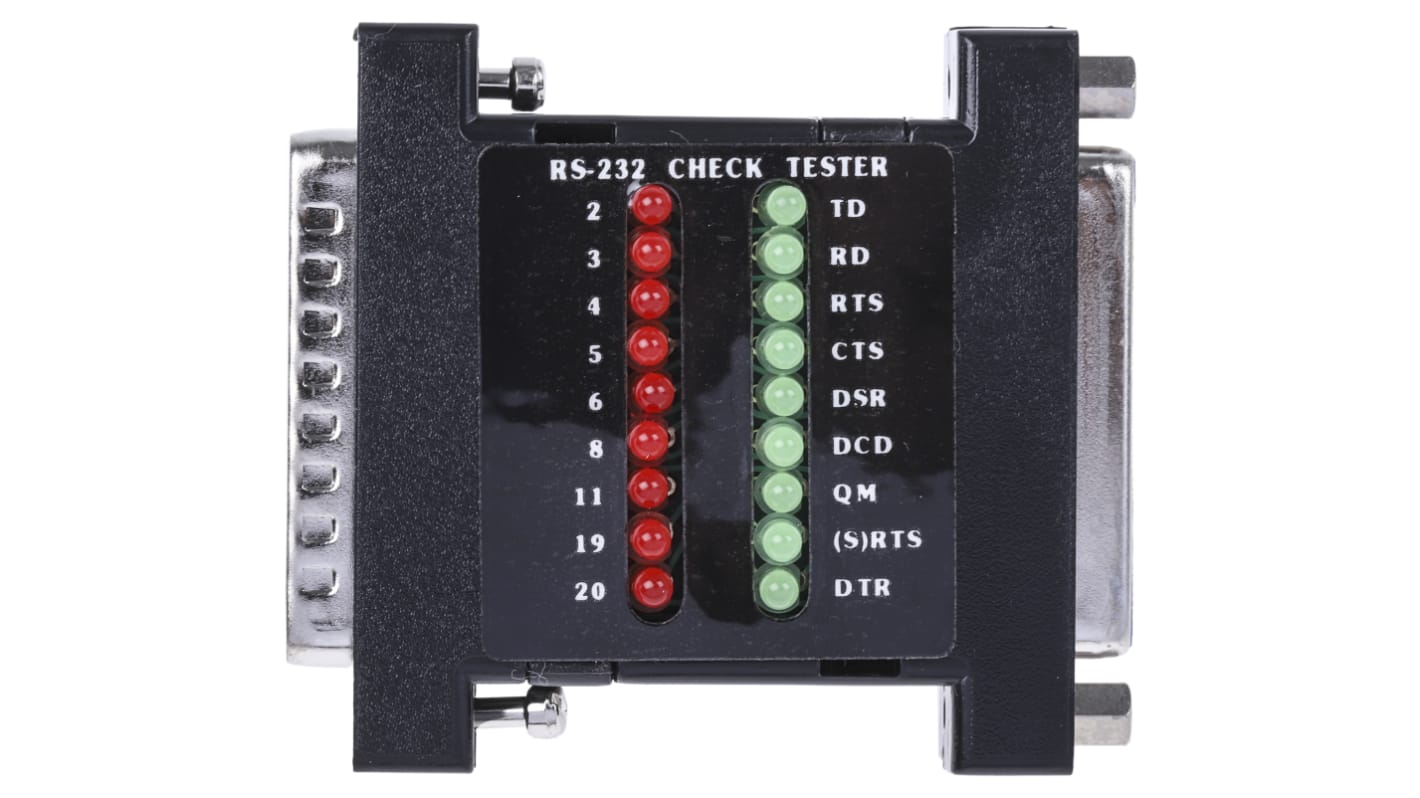

Denne lille og problemfri RS-232 breakout-boks er en superenkel måde at overvåge datatrafik på RS-232C/V24. Den lille adapter leveres udstyret med 9 lysdioder, der angiver status for transmissionen på de mest signifikante linjer. Det eneste, der kræves, er at tilslutte den på linje, så det kræver ingen stik eller software. Alle ledninger er forbundet med ben til ben.

Egenskaber og fordele –
• meget nem at bruge, tilslut og overvåg.
• 18 Effektive LED'er, der angiver fejl. Rød angiver +VE høj og grøn angiver -VE lav.
• alle linjer er forbundet med ben
• 500 isætninger/udtagninger
• 30 mA, 15 mΩ kontaktmærkeværdi
• montering af M-F-linje med 25-vejs D-stik

Du kan bruge denne RS-232 breakout boks til at debugge og løse problemer med grænsefladen. Da den er så lille og kompakt, kan du tage den med overalt og teste næsten alle kabler, du har brug for. Dette ville gøre en god brug i en IT-udstyrstaske.

Sørg for at sætte den korrekte ende af RS-232-porten i den korrekte ende af DTE-kablet, da lysene ellers ikke vil svare til de faktiske signaler.

RS PRO
RS PRO er vores helt egen serie og giver dig en bred vifte af højkvalitetsprodukter med god værdi for pengene, som giver dig flere valgmuligheder. Hver en del af hvert et RS PRO-produkt er blevet omhyggeligt testet mod krævende branchestandarder og bruges derfor med stor tillid af teknikere over hele verden; de får kun RS PROs kvalitetsstempel, hvis vi er sikre på deres enestående kvalitet, hvilket betyder, at du også kan være sikker.

Linjemonitorer

Linjemonitorer, der er designet til hurtig kontrol og fejlfinding på computerinterfaces, især EIA RS-232C (V24)
Er i overensstemmelse med RS-232 og diskriminerer mod signaler, der er uden for specifikationerne
Lysdioderne på testernes frontpanel er generelt på den signalsendende side af enheden, hvilket gør det muligt at bryde signalet og stadig overvåge det
Separate RØDE og GRØNNE lysdioder sikrer entydig overvågning
