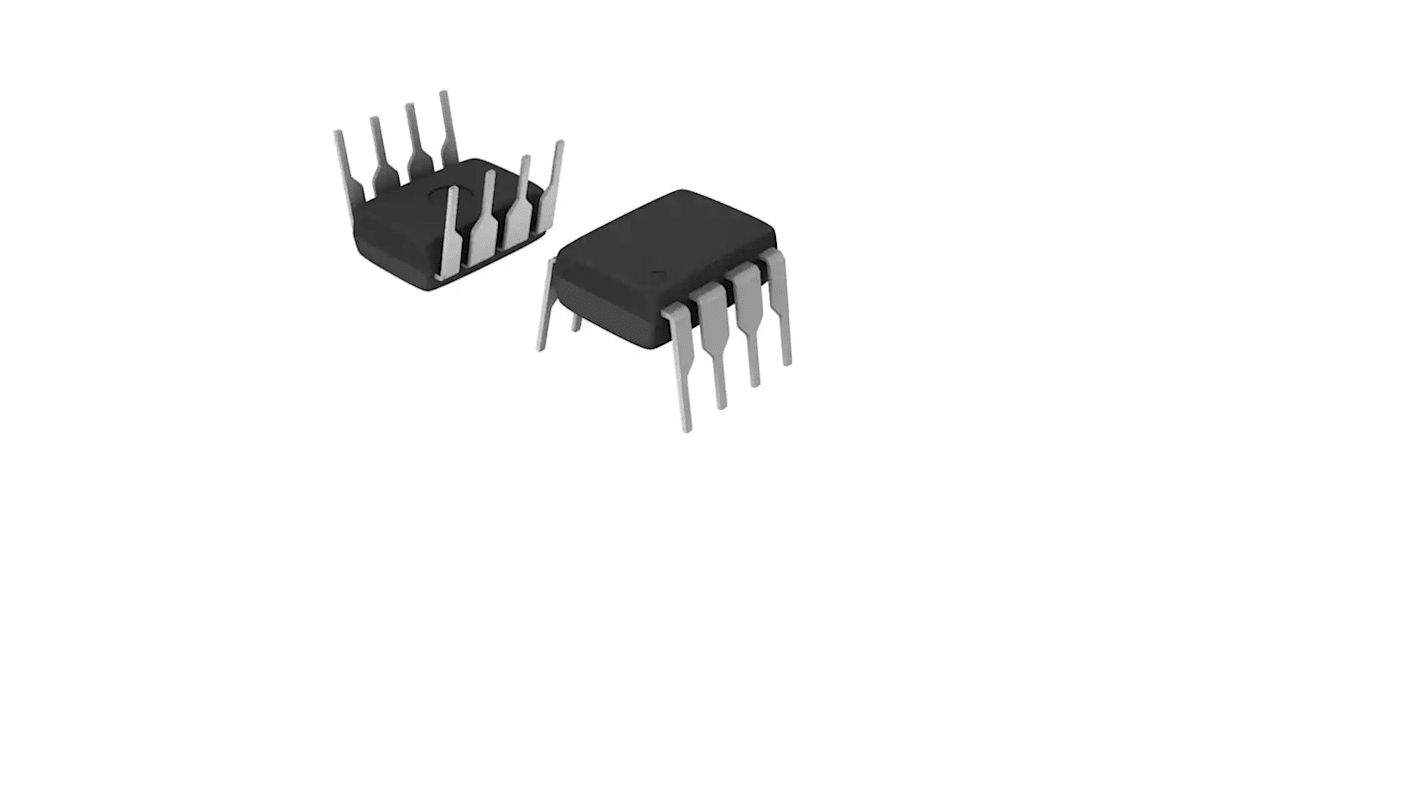

Broadcom Optokobler, DC indgang 1 Overflademontering, DIP, 8 Ben
- RS-varenummer:
- 178-3157
- Producentens varenummer:
- HCPL-3150-000E
- Brand:
- Broadcom
Indhold (1 rør af 50 enheder)*
Kr. 619,45
(ekskl. moms)
Kr. 774,30
(inkl. moms)
GRATIS levering for online ordrer over 600,00 kr.
Midlertidigt ikke på lager
- 2.350 enhed(er) klar til afsendelse fra et alternativt lager
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder | Per stk. | Pr rør* |
|---|---|---|
| 50 + | Kr. 12,389 | Kr. 619,45 |
*Vejledende pris
- RS-varenummer:
- 178-3157
- Producentens varenummer:
- HCPL-3150-000E
- Brand:
- Broadcom
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Broadcom | |
| Produkttype | Optokobler | |
| Monteringstype | Overflademontering | |
| Spænding i lederetning maks. | 1.8V | |
| Indpakning | Rør | |
| Antal kanaler | 1 | |
| Antal ben | 8 | |
| Emballagetype | DIP | |
| Indgangs-strømtype | DC | |
| Stigetid typisk | 0.1μs | |
| Indgangsstrøm maks. | 16mA | |
| Isolationsspænding | 3.75kV | |
| Min. driftstemperatur | -40°C | |
| Logikudgang | Ja | |
| Driftstemperatur maks. | 100°C | |
| Standarder/godkendelser | UL, CSA, EN, IEC | |
| Faldetid typisk | 0.1μs | |
| Serie | HCPL | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand Broadcom | ||
Produkttype Optokobler | ||
Monteringstype Overflademontering | ||
Spænding i lederetning maks. 1.8V | ||
Indpakning Rør | ||
Antal kanaler 1 | ||
Antal ben 8 | ||
Emballagetype DIP | ||
Indgangs-strømtype DC | ||
Stigetid typisk 0.1μs | ||
Indgangsstrøm maks. 16mA | ||
Isolationsspænding 3.75kV | ||
Min. driftstemperatur -40°C | ||
Logikudgang Ja | ||
Driftstemperatur maks. 100°C | ||
Standarder/godkendelser UL, CSA, EN, IEC | ||
Faldetid typisk 0.1μs | ||
Serie HCPL | ||
Bilindustristandarder Nej | ||
Broadcom HCPL-3150 gate-drive optokobler består af en lysdiode, der er optisk koblet til et integreret kredsløb med et effektudgangstrin. Denne optokobler er velegnet til driving power IGBT'er og MOSFET'er, der anvendes i motorstyringsinvertere. Det høje driftsspændingsområde for udgangstrinnet leverer de drivspændinger, der kræves af gatestyrede enheder.
0,5 A min. udgangsstrøm ved spidsbelastning
Minimum 15 kV/us common-mode undertrykkelse (CMR) ved VCM = 1500 V.
1.0 V maksimal lavniveau udgangsspænding (VOL) eliminerer behovet for negativt gatedrev
ICC = 5 mA maksimal forsyningsstrøm
Beskyttelse mod underspændingsspærring (UVLO) med hysterese
Bredt VSS-driftsområde: 15 til 30 V
0.5 US maksimal udbredelsesforsinkelse
/-0,35 us maksimal forsinkelse mellem enheder/kanaler
Industrielt temperaturområde: -40 grader C til 100 grader C.
