Renesas Optokobler, CMOS Udgang, 1 Overflademontering, 5 ben, RV1S9060ACCSP-10YV#SC0

Højhastigheds CMOS-udgangs-fotokoblere (optokoblere) er optisk koblede isolatorer, der indeholder en GaAlas-LED på indgangssiden og en CMOS-udgang IC på udgangssiden. Denne kobling er en højhastigheds CMOS-udgangstype med transientimmunitet (CMR), der er designet til kredsløb med logikinterface med høj hastighed.

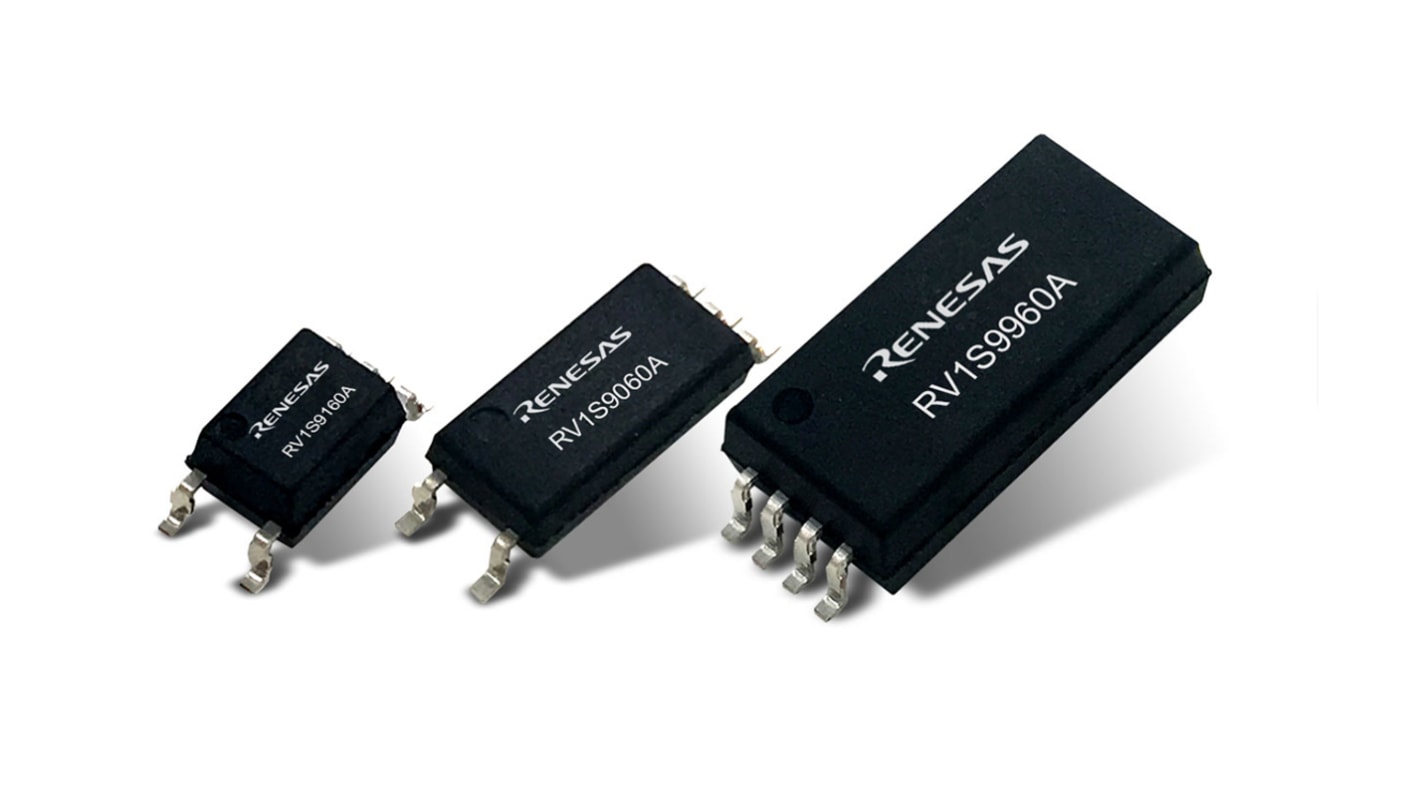

RV1S9060A er en fotokobler med højhastigheds-skift på op til 15 Mbps med aktiv lav udgangslogik, der består af en AlGaAs LED på indgangssiden og et integreret kredsløb med en fotodiode på udgangen.
Dette produkt gør det muligt at anvende lav strøm på 3,3 V/5 V strømforsyning med høj støjtolerant CMR:50kV/us min. og drift ved høj temperatur op til Ta=125 °C i logic interface-kredsløb.

Lang krybeafstand (8 mm MIN)
Kommunikation med høj hastighed (15 Mbps)
Drift ved høj temperatur (-40 til +125 °C)
Høj common mode (dv/dt) tolerant (CMH, cml = ±50 kV/μs MIN.)
Høj isolationsspænding (BV = 5000 Vr.m.s.)
Lav indgangsdrevstrøm (IFHL = 2,2 mA MAX.)
Drift af lavspændingsstrømforsyning (VDD = 2,7 V til 5,5 V)
Forvrængning ved lav impulsbredde (PWD = 20 ns MAX.)
PB-frit produkt
Anvendelsesområder
Måling, kontroludstyr (inverter, AC Servo), FA-netværk
