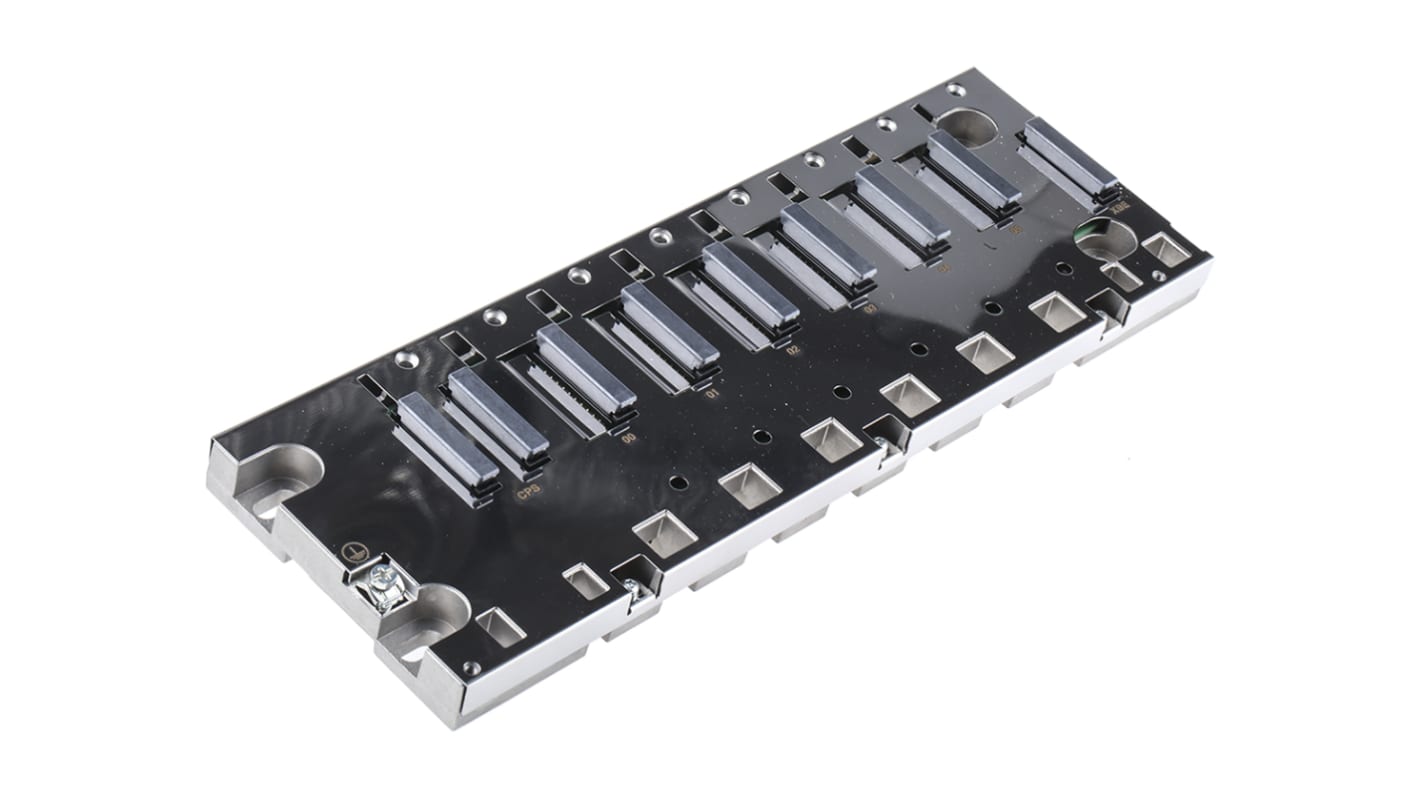

Schneider Electric Modicon X80 Backplane til brug med Modicon M340

BMX XBPpp00 racks er det grundlæggende element i Modicon M340 automatiseringsplatformen i en konfiguration med et enkelt rack. Disse racks udfører følgende funktioner:

De bruges til at installere alle modulerne i en PLC-station (strømforsyning, processor, diskret i/O, analog og applikationsspecifik i/O). Disse racks kan monteres på et panel, en plade eller en din-skinne:

Inde i kabinetter
På maskinrammer osv.

Distribuer de nødvendige strømforsyninger til hvert modul i samme rack
Distribuer data- og servicesignaler for hele PLC-stationen
Hot swap-moduler under drift

Rackene har et Bus X. De anvendes til at:

Dette backplane er vigtigt for Modicon M340-systemer og muliggør integration med forskellige styreenheder. Den har plads til op til seks slots til processorer, I/O-moduler og strømforsyninger, hvilket muliggør effektive automatiseringsløsninger. Den er designet til drift ved høje temperaturer og opfylder standarder for bæredygtighed, hvilket forbedrer systemets ydeevne og fremmer miljømæssig ansvarlighed.

• Integreres med BMXP34-processorer og BMXCPS-strømforsyninger
• Kompatibel med I/O og specifikke applikationsmoduler
• Nem installation via DIN-skinne eller panelmontering
• Fungerer effektivt i temperaturer op til +60 °C
• Lavt strømforbrug forbedrer systemets effektivitet

• Anvendes med Modicon M340-controllere til effektiv kommunikation
• Velegnet til modulære industrielle automatiseringssystemer
• Ideel til projekter, der kræver robust bagplanstilslutning
• Anvendes i systemer, der kræver holdbarhed ved høje temperaturer

Den monteres nemt ved hjælp af clips, der er designet til symmetriske DIN-skinner.

Den har et enkelt XBE-stik til udvidelsesmoduler.

Ja, den fungerer effektivt i 10% til 95% relativ luftfugtighed uden kondens.

Ja, den overholder forskellige internationale standarder og certificeringer til global brug.
