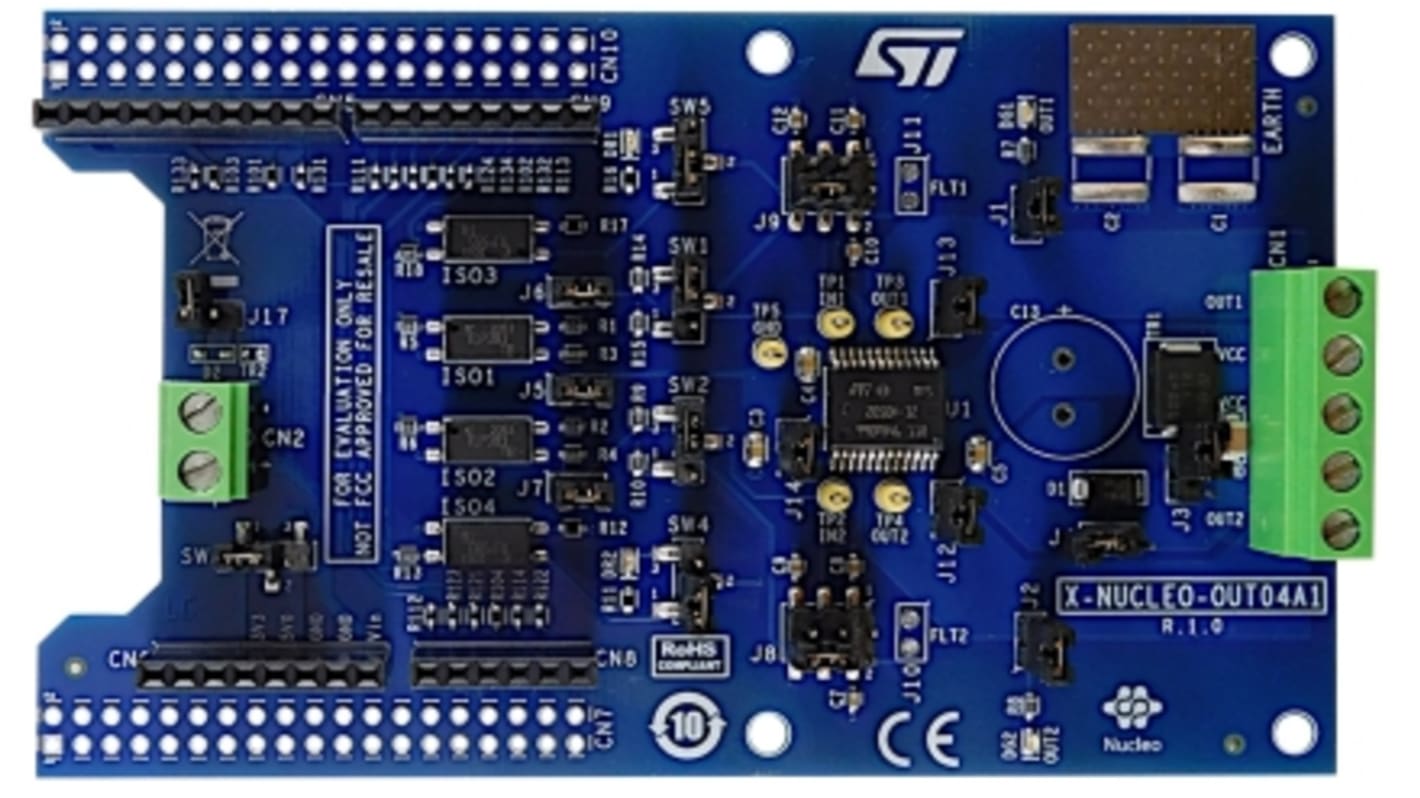

X-NUCLEO-OUT04A1-udvidelseskortet til industriel digital udgang til STM32 Nucleo giver et kraftigt og fleksibelt miljø til evaluering af drifts- og diagnostikfunktioner i IPS2050H-32 (dobbelt high-side smart power solid state relæ) i et digitalt udgangsmodul, der er forbundet til 5,7 A (maks.) industrielle belastninger.
X-NUCLEO-OUT04A1 forbindes med mikrokontrolleren på STM32 Nucleo via 5 kV optokoblere, der drives af GPIO-ben, Arduino UNO R3 (standardkonfiguration) og ST morpho (ekstraudstyr, ikke monteret) konnektorer.
Udvidelseskortet kan tilsluttes til enten et NUCLEO-F401RE eller NUCLEO-G431RB udviklingskort.
Det er også muligt at evaluere et system, der består af op til fire stakket X-NUCLEO-OUT04A1 udvidelseskort.

Baseret på IPS2050H-32 dobbelt højside-switch, som har:

Driftsområde op til 60 V/5,7 A
Lavt effekttab (RON(MAX) = 50 mΩ)
Hurtig nedbrydning for induktive belastninger
Intelligent styring af kapacitiv belastning
Låsning ved underspænding
Beskyttelse mod overbelastning og overophedning pr. kanal
PSSO24 hus

Driftsområde for applikationskort: 8 til 33 V/0 til 5,7 A

Udvidet driftsspændingsområde (J3 åben) op til 60 V

Grønne lysdioder til tænd/sluk-status for udgang

Røde lysdioder til diagnostik pr. kanal (overbelastning og overophedning)

5 kV galvanisk isolation

Beskyttelse mod omvendt polaritet i forsyningsskinne

EMC i overensstemmelse med IEC61000-4-2, IEC61000-4-3, IEC61000-4-5

Kompatibel med STM32 Nucleo udviklingskort

Udstyret med Arduino UNO R3 konnektorer

CE-certificeret

I overensstemmelse med RoHS og Kina RoHS
