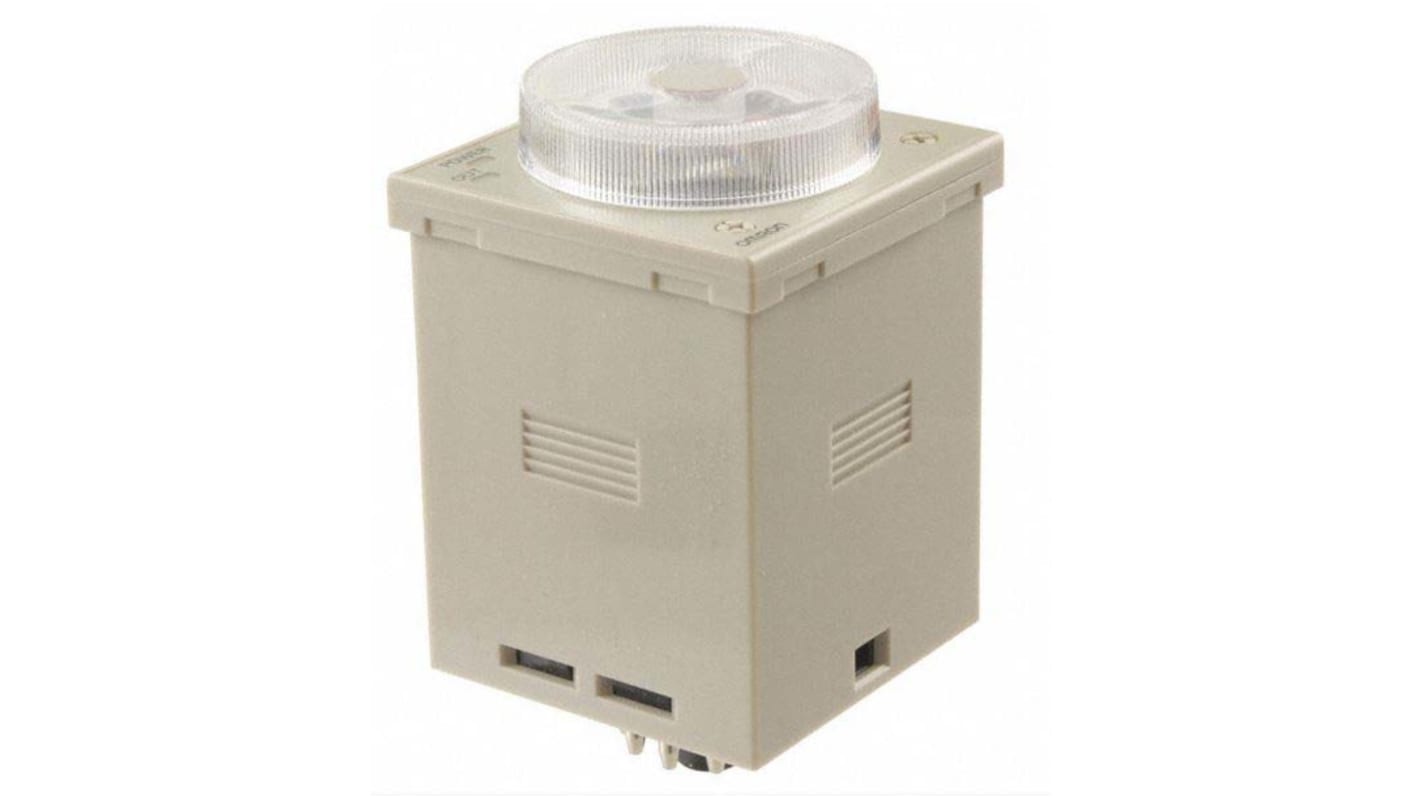

Omron 100 → 240V Timer Relay, Multi-funktions timerfunktioner Panelmontering

Se alle Tidsrelæer
Der er mulighed for mængderabat

Indhold (1 enhed)*

Kr. 1.018,08

(ekskl. moms)

Kr. 1.272,60

(inkl. moms)

Add to Basket
Vælg eller skriv antal
På lager
  • 1 enhed(er) klar til afsendelse fra et alternativt lager
  • Plus 3 enhed(er) afsendes fra 20. januar 2026
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder
Per stk.
1 - 4Kr. 1.018,08
5 +Kr. 967,21

*Vejledende pris

RS-varenummer:
841-1622
Producentens varenummer:
H3CR-A-301 100-240AC/100-125DC
Brand:
Omron
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle

Brand

Omron

Forsyningsspænding

100 → 240V

Monteringstype

Panelmontering

Antal timerfunktioner

Multi-funktions

Tidsområde

0.1 → 2.4s

Kontaktkonfiguration

DPDT

Tidsinterval

Sekunder

Spænding maks.

125 V dc, 250V ac

Tilslutningstype

11-benet konnektor

Bredde

48mm

Dybde

81.6mm

Længde

48mm

Serie

H3CR

RoHS Status: Undtaget

H3CR-A seriens multifunktions solid state timer


H3CR-A serien multifunktions solid state timere fås i standard 48 x 48 mm DIN-størrelse, der gør dem ekstremt alsidige og velegnede til mange formål. De har et bredt AC/DC-strømforsyningsområde. 11-benede modeller har 8 valgbare tilstande, mens 8-benede modeller har fem valgbare tilstande.

Let sekvensstyring med øjeblikkelig udgang fra en nulstillingsværdi
En bred AC/DC-strømforsyningsserie, der kraftigt reducerer antallet af timermodeller på lageret
Miljørigtigt design med reduceret strømforbrug
Modeller med PNP-indgang er tilgængelige

Standarder

UL, CSA, NK, LR, CCC, EN 61812-1 og CE


H3CR-A-301 AC100-240/DC100-125 SSR – solid state relæ, multifunktionel timer.


Model H3CR-A har forskellige anvendelsesområder med 8 tilstande for denne 11-benede model plus den har en mindre længde på 75 mm, når den er panelmonteret.


Egenskaber og fordele ved H3CR-A SSR – solid state relætimer.


• Multifunktionel.
• 11-benet.
• 8 tilstande.
• AC/DC-strømforsyning.
• Reduceret strømforbrug.
• Let sekvensstyring.
• NPN-type.
• Dobbelt tidsskala.
• 2-polet double throw-udgang.
• Forsyningsspænding 100 til 240 V ac, 100 til 125 V dc.
• Tidsområde 0,05 s til 300 t.
• Driftstilstand forsinket tilkobling.
• DIN-skinnemontering, overflademontering, planmontering.
• Ingen indgangsspænding.
• Alsidig.


Mærkeværdier H3CR-A SSR – solid state relætimer.


• Nominel forsyningsspænding 100 til 240 V ac (50/60 Hz), 100 til 125 V dc.
• Driftsspændingsområde 80 % til 110 % af nominel forsyningsspænding (90 % til 110 % ved 12 V dc).
• Strømnulstilling, min. åbningstid for strøm 0,1 sek.


Yderligere egenskaber for H3CR-A SSR – solid state relætimer.


• Nøjagtighed for driftstid ±0,2 % af fuldt udslag maks. (±0,2 % ±10 ms maks. i et område på 1,2 eller 3 s).
• Indstillingsfejl ±5 % af fuldt udslag ±50 ms.
• Nulstillingsspænding 10 % maks. af den nominelle strømforsyning.
• Vibrationsmodstand, destruktion 10 til 55 til 10 Hz med 0,75 mm enkeltamplitude i hver af 3 retninger i 2 timer hver.
• Vibrationsmodstand, fejlfunktion 10 til 55 Hz med 0,5 mm enkeltamplitude i hver af 3 retninger i 10 minutter hver.
• Modstandsdygtighed over for stød, destruktion 1000 m/s² 3 gange i hver af 6 retninger.
• Modstandsdygtighed over for stød fejlfunktion 100 m/s² 3 gange i hver af 6 retninger.
• Driftstemperatur, omgivende -10 °C til 55 °C uden isdannelse.
• Levetid kontakt, kun udgang, min. mekaniske 20.000.000 til-/frakoblinger (under tomgang ved 1800 til-/frakoblinger/t).
• Levetid kontakt, kun udgang, min. elektriske 100.000 til-/frakoblinger (5 A ved 250 V ac, resistiv belastning ved 1800).
• Husfarve lysegrå (Munsell 5Y7/1).
• Paneloverflade tæthedsgrad IP40.
• Timerrelævægt ca. 90 g.


Velegnet SSR – solid state relæ, adapter til planmontering.


• Typenr. Y92F-30, varenr 342916.


Velegnet SSR – solid state relæ, beskyttelsesdæksel.


• Typenr. Y92A-48B, varenr 8276814 (fremstillet af hård plast).


Velegnet SSR – solid state relæfatning til fronttilslutning.


• Typenr. P2CF-11-E, varenr 342922 (fingerbeskyttelse, brug gaffelformede crimpterminaler).


Velegnet SSR – solid state relæ fatning/klemdæksel til bagtilslutning.


• Typenr. P3GA-11, varenr. 1884562 (skrueterminal).
• Typenr. Y92A-48G, varenr. 8276820 (vandtæt dæksel).
