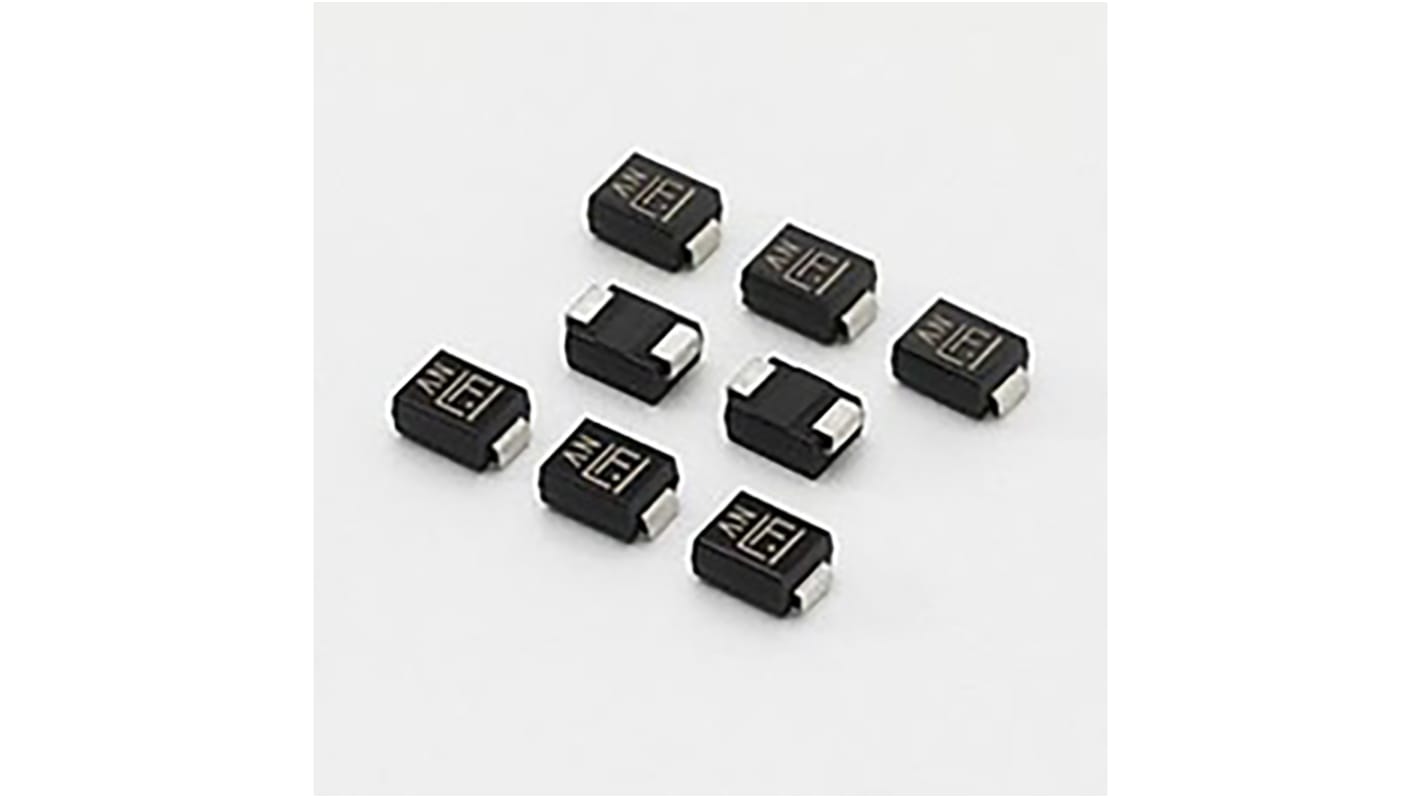

Littelfuse, TVS-diode, 600W, Envejs, 42.1V, 26V, 2 ben, DO-214AA (SMB), SMBJ26A
- RS-varenummer:
- 171-4141
- Producentens varenummer:
- SMBJ26A
- Brand:
- Littelfuse
Indhold (1 rulle af 3000 enheder)*
Kr. 2.508,00
(ekskl. moms)
Kr. 3.135,00
(inkl. moms)
GRATIS levering for online ordrer over 500,00 kr.
Midlertidigt ikke på lager
- 3.000 enhed(er) klar til afsendelse fra et alternativt lager
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder | Per stk. | Pr rulle* |
|---|---|---|
| 3000 + | Kr. 0,836 | Kr. 2.508,00 |
*Vejledende pris
- RS-varenummer:
- 171-4141
- Producentens varenummer:
- SMBJ26A
- Brand:
- Littelfuse
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Littelfuse | |
| Retningstype | Envejs | |
| Diode-konfiguration | Enkelt | |
| Clamping spænding maks. | 42.1V | |
| Breakdown-spænding min. | 28.9V | |
| Monteringstype | Overflademontering | |
| Kapslingstype | DO-214AA (SMB) | |
| Stand-off spænding i spærretilstand maks. | 26V | |
| Benantal | 2 | |
| Impulseffektafsættelse spidsværdi | 600W | |
| Impulsstrøm spidsværdi maks. | 14.3A | |
| ESD beskyttelse | Ja | |
| Antal elementer per chip | 1 | |
| Driftstemperatur min. | -65 °C | |
| Dimensioner | 4.75 x 3.94 x 2.41mm | |
| Driftstemperatur maks. | +150 °C | |
| Teststrøm | 1mA | |
| Bredde | 3.94mm | |
| Lækstrøm i spærreretning maks. | 1µA | |
| Højde | 2.41mm | |
| Stødstrøm nominel | 100A | |
| Længde | 4.75mm | |
| ESD-spænding | 30kV | |
| Vælg alle | ||
|---|---|---|
Brand Littelfuse | ||
Retningstype Envejs | ||
Diode-konfiguration Enkelt | ||
Clamping spænding maks. 42.1V | ||
Breakdown-spænding min. 28.9V | ||
Monteringstype Overflademontering | ||
Kapslingstype DO-214AA (SMB) | ||
Stand-off spænding i spærretilstand maks. 26V | ||
Benantal 2 | ||
Impulseffektafsættelse spidsværdi 600W | ||
Impulsstrøm spidsværdi maks. 14.3A | ||
ESD beskyttelse Ja | ||
Antal elementer per chip 1 | ||
Driftstemperatur min. -65 °C | ||
Dimensioner 4.75 x 3.94 x 2.41mm | ||
Driftstemperatur maks. +150 °C | ||
Teststrøm 1mA | ||
Bredde 3.94mm | ||
Lækstrøm i spærreretning maks. 1µA | ||
Højde 2.41mm | ||
Stødstrøm nominel 100A | ||
Længde 4.75mm | ||
ESD-spænding 30kV | ||
- COO (Country of Origin):
- CN
SMBJ-serien er specielt designet til at beskytte følsomt elektronisk udstyr mod spændingstransienter forårsaget af belysning og andre transientspændingshændelser.
Fremragende klemmekapacitet
Lav inkremental transientmodstand
Typisk IR mindre end 1 μA over 12 V
Til overflademonterede anvendelser til optimering af pladsen på kortet
Hus med lav profil
Typiske fejl er kortslutning fra overspecificeret spænding eller strøm
"Knurhårstest"
Indbygget trækaflastning
Hurtig responstid: typisk mindre end 1,0 ps fra 0 volt til BV min.
600W spidsimpulseffektkapacitet ved 10x1000 μs kurveform, gentagelseshastighed (driftscyklusser): 0,01 %
Maksimal temperaturkoefficient ΔVBR = 0,1 % x VBR ved 25 °C x ΔT
Glaspassiveret chip-samling
Lodning ved høje temperaturer garanteret: 260 °C / 40 sekunder ved terminaler
Mat tin, blyfri, forniklet
Halogenfri
