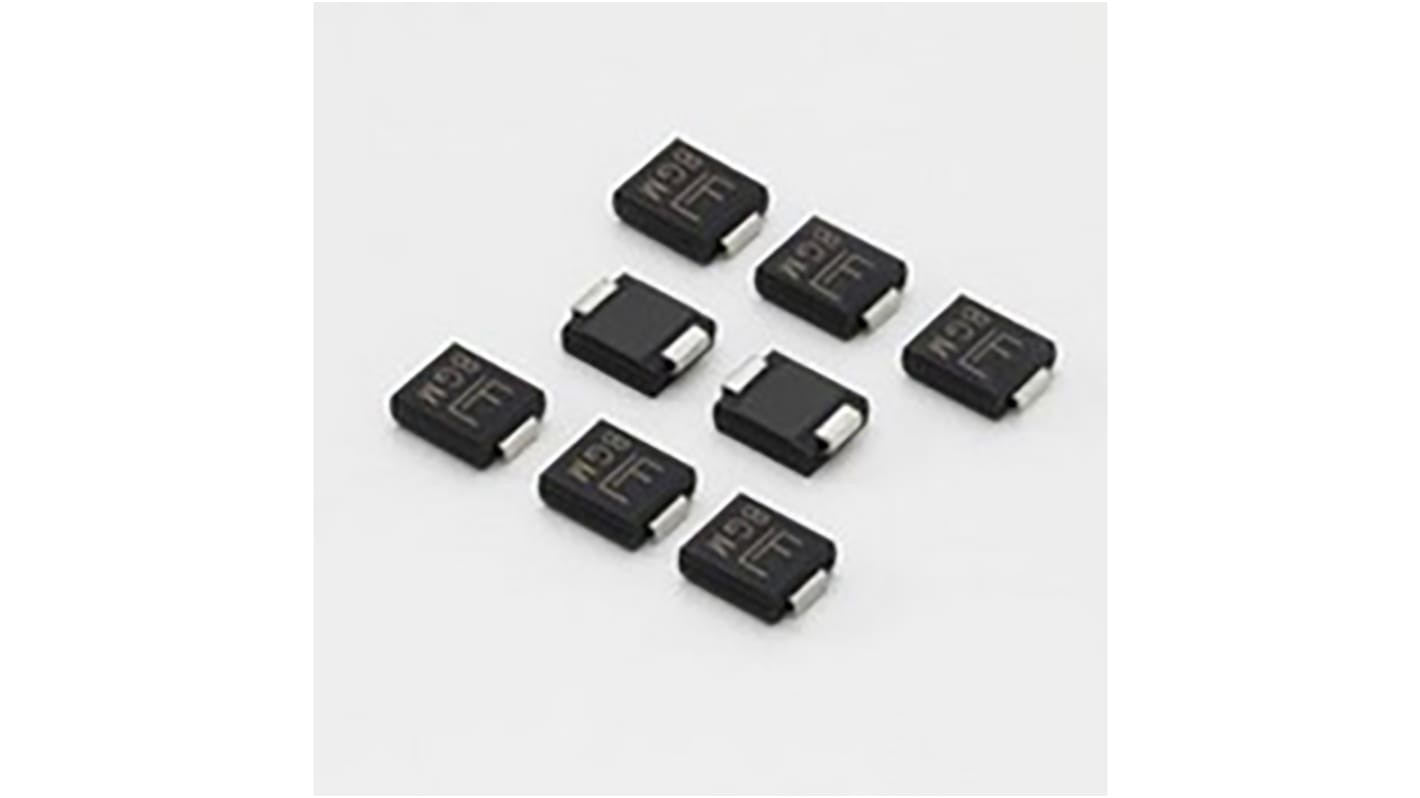

Littelfuse, TVS-diode, 1500W, Tovejs, 42.1V, 26V, 2 ben, DO-214AB (SMC), SMCJ26CA
- RS-varenummer:
- 171-4258
- Producentens varenummer:
- SMCJ26CA
- Brand:
- Littelfuse
Der er mulighed for mængderabat
Indhold (1 pakke af 10 enheder)*
Kr. 33,51
(ekskl. moms)
Kr. 41,89
(inkl. moms)
GRATIS levering for online ordrer over 500,00 kr.
På lager
- 2.770 enhed(er) klar til afsendelse fra et alternativt lager
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder | Per stk. | Pr pakke* |
|---|---|---|
| 10 - 40 | Kr. 3,351 | Kr. 33,51 |
| 50 - 90 | Kr. 2,956 | Kr. 29,56 |
| 100 - 490 | Kr. 2,61 | Kr. 26,10 |
| 500 - 990 | Kr. 2,446 | Kr. 24,46 |
| 1000 + | Kr. 2,302 | Kr. 23,02 |
*Vejledende pris
- RS-varenummer:
- 171-4258
- Producentens varenummer:
- SMCJ26CA
- Brand:
- Littelfuse
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Littelfuse | |
| Diode-konfiguration | Enkelt | |
| Retningstype | Tovejs | |
| Clamping spænding maks. | 42.1V | |
| Breakdown-spænding min. | 28.9V | |
| Monteringstype | Overflademontering | |
| Kapslingstype | DO-214AB (SMC) | |
| Stand-off spænding i spærretilstand maks. | 26V | |
| Benantal | 2 | |
| Impulseffektafsættelse spidsværdi | 1500W | |
| Impulsstrøm spidsværdi maks. | 35.7A | |
| ESD beskyttelse | Ja | |
| Antal elementer per chip | 1 | |
| Driftstemperatur min. | -65 °C | |
| Dimensioner | 7.11 x 6.22 x 2.41mm | |
| Driftstemperatur maks. | +150 °C | |
| Stødstrøm nominel | 200A | |
| Lækstrøm i spærreretning maks. | 1µA | |
| Teststrøm | 1mA | |
| Bredde | 6.22mm | |
| Længde | 7.11mm | |
| ESD-spænding | 30kV | |
| Højde | 2.41mm | |
| Vælg alle | ||
|---|---|---|
Brand Littelfuse | ||
Diode-konfiguration Enkelt | ||
Retningstype Tovejs | ||
Clamping spænding maks. 42.1V | ||
Breakdown-spænding min. 28.9V | ||
Monteringstype Overflademontering | ||
Kapslingstype DO-214AB (SMC) | ||
Stand-off spænding i spærretilstand maks. 26V | ||
Benantal 2 | ||
Impulseffektafsættelse spidsværdi 1500W | ||
Impulsstrøm spidsværdi maks. 35.7A | ||
ESD beskyttelse Ja | ||
Antal elementer per chip 1 | ||
Driftstemperatur min. -65 °C | ||
Dimensioner 7.11 x 6.22 x 2.41mm | ||
Driftstemperatur maks. +150 °C | ||
Stødstrøm nominel 200A | ||
Lækstrøm i spærreretning maks. 1µA | ||
Teststrøm 1mA | ||
Bredde 6.22mm | ||
Længde 7.11mm | ||
ESD-spænding 30kV | ||
Højde 2.41mm | ||
- COO (Country of Origin):
- CN
Littelfuse er specialiseret i transientspændingsundertrykkende (TVS) dioder, som er designet til at beskytte halvledere mod skader på grund af transientspændinger.
Lav inkremental transientmodstand
1-vejs og 2-vejs polariteter er til rådighed
Omvendt standoff-spændingsområde fra 5 V til 495 V
Mærkespidseffekt fra 400 W til 30 kW
Stor strømbeskyttelse er tilgængelig - 1 kA, 3 kA, 6 kA, 10 kA og 15 kA
SMCJ-serien er specielt designet til at beskytte følsomt elektronisk udstyr mod spændingstransienter forårsaget af belysning og andre transientspændingshændelser.
Halogenfri
Til overflademonterede anvendelser for at optimere pladsen på kortet
Hus med lav profil
Indbygget trækaflastning
Glaspassiveret junction
Lav selvinduktion
Fremragende klemmekapacitet
Gentagelseshastighed (driftscyklus): 0,05%
Hurtig reaktionstid: Typisk mindre end 1,0 ps fra 0 volt til V(BR) min.
Typisk IR mindre end 1 mA over 10 V
Lodning ved høje temperaturer: 250 grader C/10 sekunder ved terminaler
