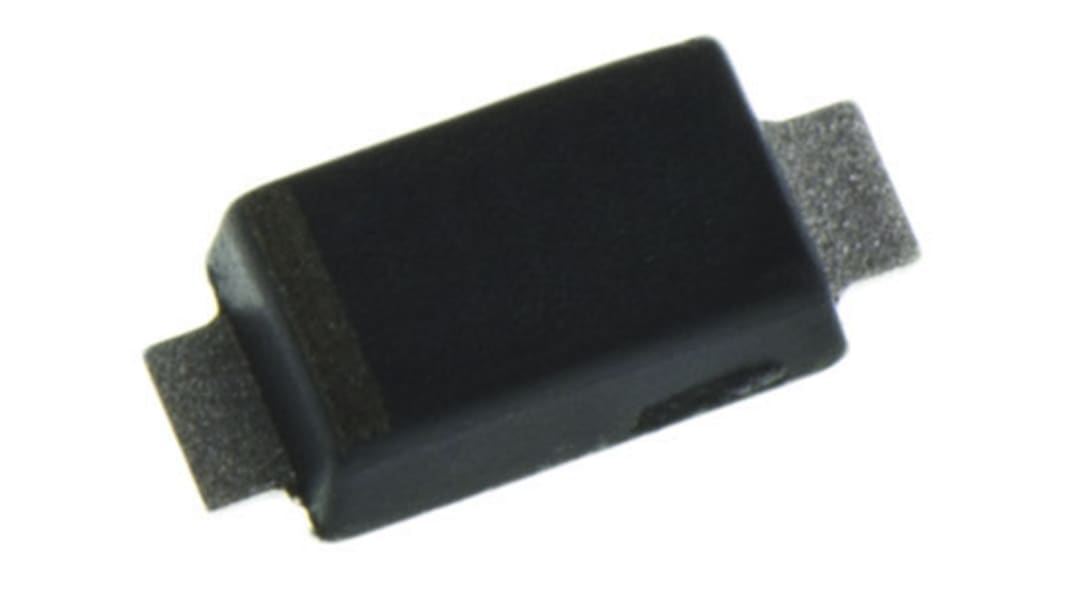

Littelfuse, TVS-diode 1, 200 W, Envejs, 5 V, 2 Ben, SOD-123
- RS-varenummer:
- 171-4294
- Producentens varenummer:
- SMF5.0A
- Brand:
- Littelfuse
Der er mulighed for mængderabat
Indhold (1 pakke af 25 enheder)*
Kr. 62,45
(ekskl. moms)
Kr. 78,05
(inkl. moms)
GRATIS levering for online ordrer over 500,00 kr.
På lager
- 350 enhed(er) klar til afsendelse fra et alternativt lager
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder | Per stk. | Pr pakke* |
|---|---|---|
| 25 - 75 | Kr. 2,498 | Kr. 62,45 |
| 100 - 475 | Kr. 2,08 | Kr. 52,00 |
| 500 - 975 | Kr. 1,783 | Kr. 44,58 |
| 1000 + | Kr. 1,484 | Kr. 37,10 |
*Vejledende pris
- RS-varenummer:
- 171-4294
- Producentens varenummer:
- SMF5.0A
- Brand:
- Littelfuse
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Littelfuse | |
| Diodemateriale | Enkelt | |
| Retningstype | Envejs | |
| Produkttype | TVS-diode | |
| Breakdown-spænding min. Vbr | 6.4V | |
| Monteringstype | Overflade | |
| Emballagetype | SOD-123 | |
| Stand-off spænding i spærretilstand maks. Vwm | 5V | |
| Benantal | 2 | |
| Impulseffektafsættelse spidsværdi Pppm | 200W | |
| ESD-beskyttelse | Ja | |
| Klemmespænding VC | 9.2V | |
| Testfrekvenser It | 10mA | |
| Min. driftstemperatur | -65°C | |
| Impulsstrøm spidsværdi maks. Ippm | 21.7A | |
| Antal elementer per chip | 1 | |
| Driftstemperatur maks. | 150°C | |
| Højde | 1mm | |
| Længde | 2.9mm | |
| Serie | SMF | |
| Standarder/godkendelser | No | |
| Lækstrøm i spærreretning maks. | 400μA | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand Littelfuse | ||
Diodemateriale Enkelt | ||
Retningstype Envejs | ||
Produkttype TVS-diode | ||
Breakdown-spænding min. Vbr 6.4V | ||
Monteringstype Overflade | ||
Emballagetype SOD-123 | ||
Stand-off spænding i spærretilstand maks. Vwm 5V | ||
Benantal 2 | ||
Impulseffektafsættelse spidsværdi Pppm 200W | ||
ESD-beskyttelse Ja | ||
Klemmespænding VC 9.2V | ||
Testfrekvenser It 10mA | ||
Min. driftstemperatur -65°C | ||
Impulsstrøm spidsværdi maks. Ippm 21.7A | ||
Antal elementer per chip 1 | ||
Driftstemperatur maks. 150°C | ||
Højde 1mm | ||
Længde 2.9mm | ||
Serie SMF | ||
Standarder/godkendelser No | ||
Lækstrøm i spærreretning maks. 400μA | ||
Bilindustristandarder Nej | ||
- COO (Country of Origin):
- CN
SMF-serien er specielt designet til at beskytte følsomt elektronisk udstyr mod spændingstransienter forårsaget af lyn og andre transientspændingshændelser. SMF-huset er 50 % mindre i bundareal sammenlignet med SMA-huset og har en af de laveste højde-profiler (1,1 mm) i branchen.
Kompatibel med hus i industristandard SOD-123
Lav profil: Maksimal højde på 1,1 mm
Til overflademonterede anvendelser til optimering af pladsen på kortet
Typiske fejl er kortslutning fra overspecificeret spænding eller strøm
200 W spidsimpulseffektkapacitet ved kurveform 10/1000 μs, gentagelseshastighed (driftscyklus): 0,01 %
Lav selvinduktion, fremragende klemmekapacitet
Hurtig reaktionstid: Typisk mindre end 1,0 ns fra 0 volt til VBR min.
Indbygget trækaflastning
Glaspassiveret junction
Lodning ved høje temperaturer: 260 °C/40 sekunder ved terminaler
Mat tin, blyfri, forniklet
Halogenfri
