Vishay, TVS-diode 1, 200 W, Envejs, 16 V, 2 Ben, DO-219
- RS-varenummer:
- 180-8049
- Producentens varenummer:
- SMF16A-E3-08
- Brand:
- Vishay
Der er mulighed for mængderabat
Se mængderabatterIndhold (1 pakke af 25 enheder)*
Kr. 25,87
(ekskl. moms)
Kr. 32,35
(inkl. moms)
GRATIS levering for online ordrer over 600,00 kr.
Restlager hos RS
- Sidste 1.125 enhed(er), klar til afsendelse fra et alternativt lager
Enheder | Per stk. | Pr pakke* |
|---|---|---|
| 25 - 225 | Kr. 1,035 | Kr. 25,88 |
| 250 - 600 | Kr. 0,64 | Kr. 16,00 |
| 625 - 1225 | Kr. 0,58 | Kr. 14,50 |
| 1250 - 2475 | Kr. 0,568 | Kr. 14,20 |
| 2500 + | Kr. 0,554 | Kr. 13,85 |
*Vejledende pris
- RS-varenummer:
- 180-8049
- Producentens varenummer:
- SMF16A-E3-08
- Brand:
- Vishay
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Vishay | |
| Produkttype | TVS-diode | |
| Retningstype | Envejs | |
| Diodemateriale | Enkelt | |
| Breakdown-spænding min. Vbr | 17.8V | |
| Monteringstype | Overflade | |
| Emballagetype | DO-219 | |
| Stand-off spænding i spærretilstand maks. Vwm | 16V | |
| Benantal | 2 | |
| Impulseffektafsættelse spidsværdi Pppm | 200W | |
| Klemmespænding VC | 26V | |
| Testfrekvenser It | 1mA | |
| Impulsstrøm spidsværdi maks. Ippm | 7.7A | |
| ESD-beskyttelse | Ja | |
| Min. driftstemperatur | -55°C | |
| Antal elementer per chip | 1 | |
| Driftstemperatur maks. | 150°C | |
| Længde | 2.9mm | |
| Højde | 1.08mm | |
| Serie | eSMP | |
| Bredde | 1.9mm | |
| Standarder/godkendelser | No | |
| Lækstrøm i spærreretning maks. | 100nA | |
| Bilindustristandarder | AEC-Q101 | |
| Vælg alle | ||
|---|---|---|
Brand Vishay | ||
Produkttype TVS-diode | ||
Retningstype Envejs | ||
Diodemateriale Enkelt | ||
Breakdown-spænding min. Vbr 17.8V | ||
Monteringstype Overflade | ||
Emballagetype DO-219 | ||
Stand-off spænding i spærretilstand maks. Vwm 16V | ||
Benantal 2 | ||
Impulseffektafsættelse spidsværdi Pppm 200W | ||
Klemmespænding VC 26V | ||
Testfrekvenser It 1mA | ||
Impulsstrøm spidsværdi maks. Ippm 7.7A | ||
ESD-beskyttelse Ja | ||
Min. driftstemperatur -55°C | ||
Antal elementer per chip 1 | ||
Driftstemperatur maks. 150°C | ||
Længde 2.9mm | ||
Højde 1.08mm | ||
Serie eSMP | ||
Bredde 1.9mm | ||
Standarder/godkendelser No | ||
Lækstrøm i spærreretning maks. 100nA | ||
Bilindustristandarder AEC-Q101 | ||
- COO (Country of Origin):
- CN

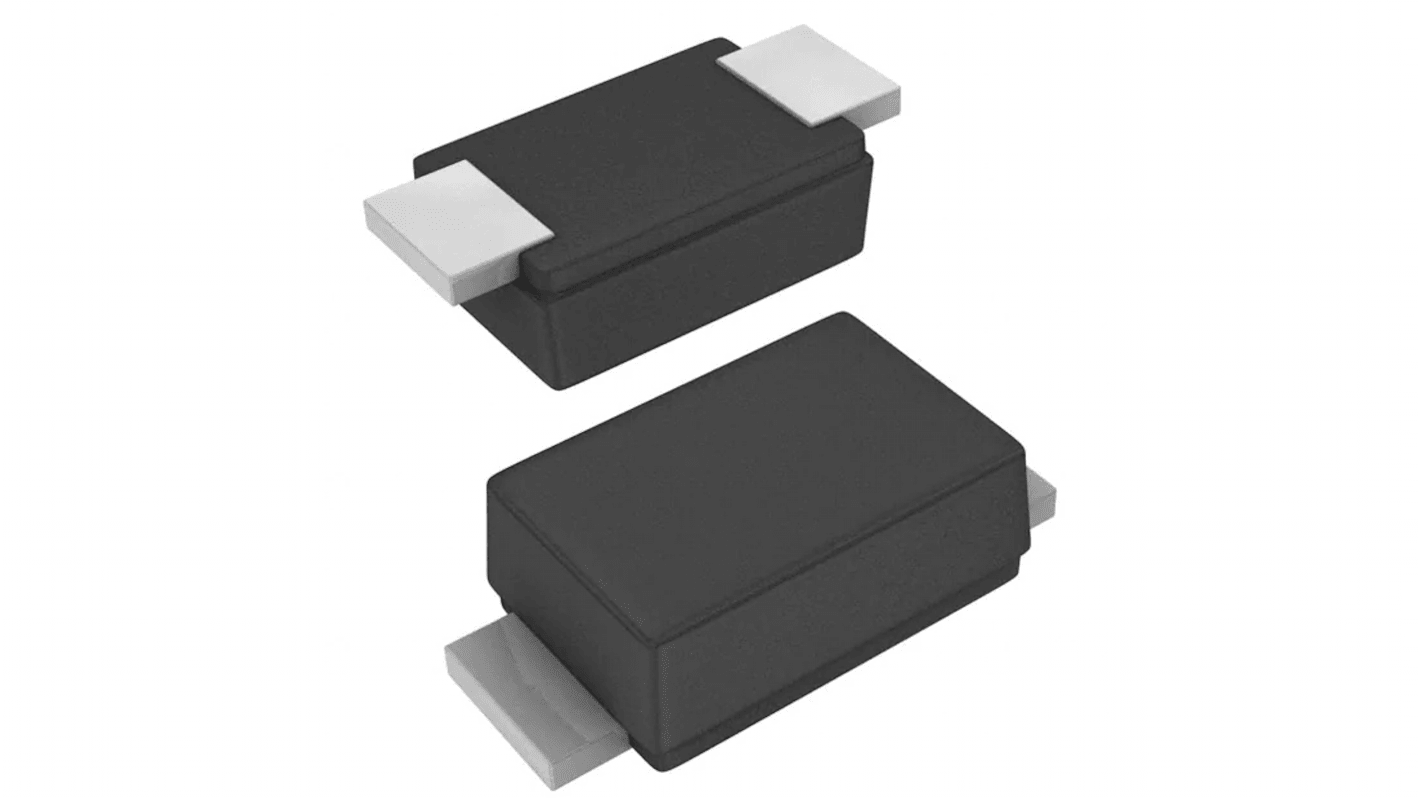

Vishay TVS diode
Vishay SMF DO-219AB hus, overflademonteret ESD-beskyttet 1-vejs TVS diode har en stand-off spænding på 16 V og omvendt gennemslagsspænding på 17,8 V. Den har en maksimal nominel Peak-impulsstrøm på 7,7 A.
Egenskaber og fordele
• 200 W Peak impulseffekt med en 10/1000μs kurve, gentagelseshastighed (driftscyklus): 0.01 %
• ESD-kapacitet i henhold til AEC-Q101: Menneskekroppen model: Klasse H3B: > 8 kV
• ESD-immunitet ± 30 kV kontaktudladning og ± 30 kV luftudladning
• fremragende klemmekapacitet
• Hurtig reaktionstid
• halogen- og blyfrit (Pb) komponent
• lav inkremental transientmodstand
• støjsvag teknologi
• Lavprofilpakke
• driftstemperaturområde for saltbro mellem -65 og 175 C.
• bølge- og reflow-loddebarhed
Anvendelsesområder
• aflæsning af last i biler
• følsom elektronisk beskyttelse som IC'er, MOSFET, signallinjer for sensorenheder til forbrugere, computere, brancher og telekommunikation
Certifikater
• AEC-Q101 kvalificeret
• kvalitet til brug i biler
• e3
• IEC 61000-4-2
• J-STD-020
• UL 94 V-0 listed
