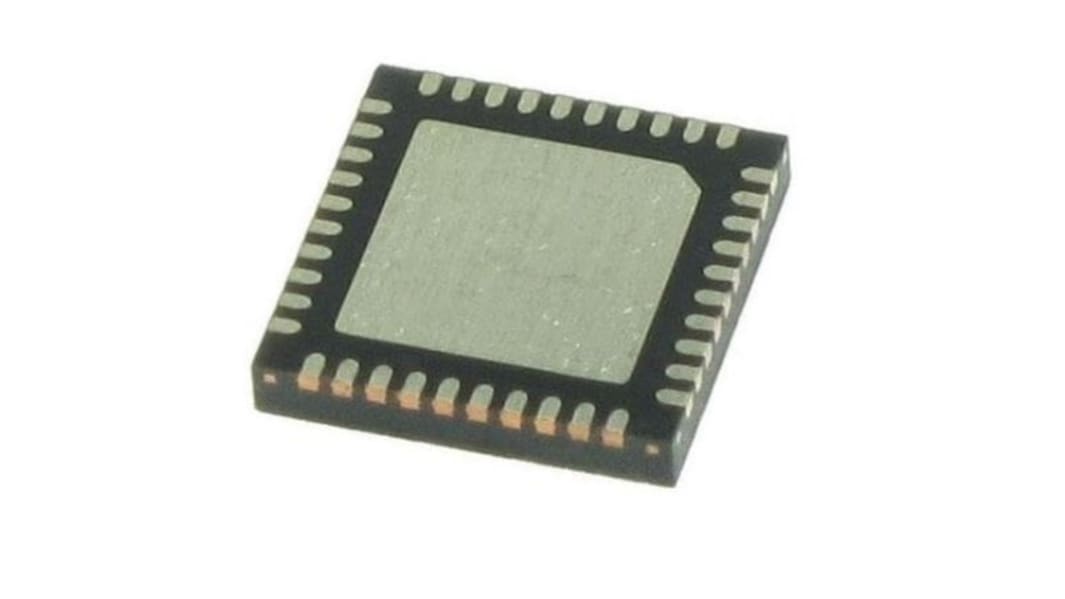

8T49N241-999NLGI, 40 ben, VFQFN

Renesas Electronics 8T49N241 har en fraktionel feedback PLL, der kan bruges som jitter-dæmpningsled og frekvensomsætter. Den er udstyret med et heltal og tre fraktionelle udgangsdelere, hvilket giver mulighed for generering af op til fire forskellige udgangsfrekvenser fra 8 kHz til 1 GHz. Disse frekvenser er helt uafhængige af hinanden, indgangsreferencefrekvenserne og krystalreferencefrekvensen. Enheden stiller stort set ingen begrænsninger for konvertering af input til output-frekvens, hvilket understøtter alle FEC-hastigheder, herunder den nye revision af ITU-T Recommendation G.709 (2009), de fleste med 0 ppm konverteringsfejl. Udgangene kan vælge mellem LVPECL, LVDS, HCSL eller LVCMOS udgangsniveauer.

Understøtter SDH/SONET og synkrone Ethernet-ure inklusive alle FEC-hastigheder konverteringer
0,35 ps RMS typisk jitter (inkl. sporer): 12 kHz til 20 MHz
Driftstilstande: Synthesizer, jitter-dæmpningsled
Fungerer fra en 10 MHz til 50 MHz basistilstand krystal eller en 10 MHz til 125 MHz ekstern oscillator
Indledende nøjagtighed af levn på + 50 ppb.
Accepterer op til 2 LVPECL-, LVDS-, LVHSTL- eller LVCMOS-indgangsure
Accepterer frekvenser fra 8 kHz til 875MHz
Automatisk og manuelt valg af ur med afbryder uden split
Overvågning af clock-indgang inklusive understøttelse af ure med gappet mellemrum
Mulighed for begrænsning af fasshældning og komplet m/u-kobling til styring af udgang clock-fasettransienter
