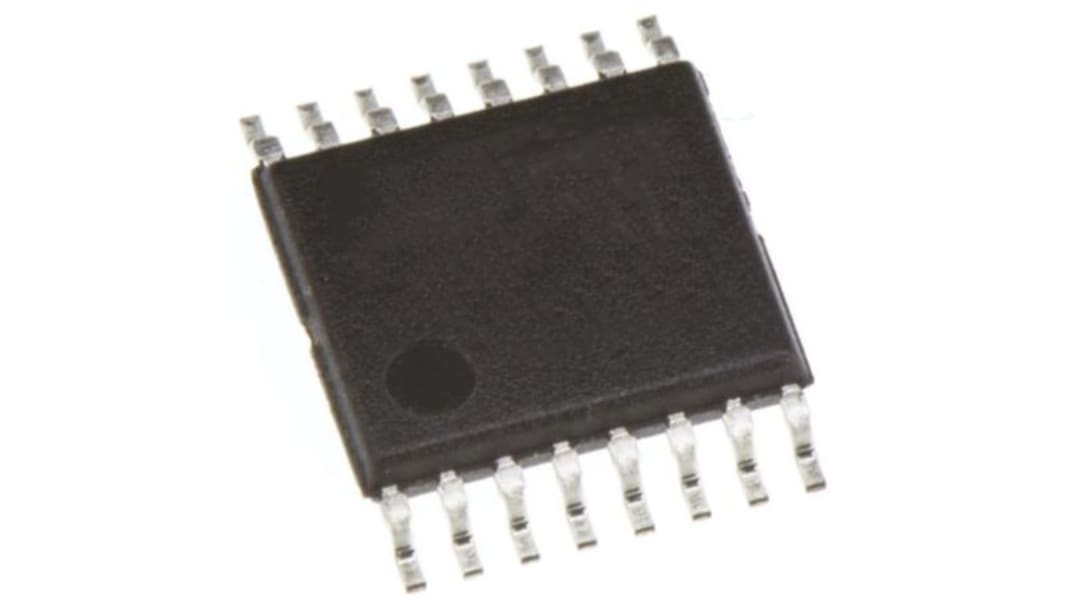

557GI-03LF HCSL, LVDS, 1-Input, 16 ben, TSSOP

Renesas Electronics 557-03 er en bredspektret clockgenerator, der understøtter PCI-Express Gen 1 og Ethernet-krav. Enheden bruges til pc eller indlejrede systemer for at reducere elektromagnetisk interferens (EMI) betydeligt. Enheden har to differentielle (HCSL) spread Spectrum-udgange. Spredningstypen og -mængden konfigureres via vælg PIN-kode. Ved hjælp af IDT's patenterede PLL-teknikker (Phase-Locked Loop) tager enheden en 25 MHz krystalindgang og producerer to par differentielle udgange ved 25 MHz, 100 MHz, 125 MHz eller 200 MHz clock-frekvenser for HCSL og 25 MHz eller 100 MHz for LVDS.

Understøtter HCSL- eller LVDS-udgangsniveauer
Driftsspænding på 3,3 V.
Indgangsfrekvens på 25 MHz
Jitter 60 ps (cyklus-til-cyklus)
Spread Spectrum-funktionalitet
Industrielle og kommercielle temperaturområder
For PCIe Gen2-applikationer, se 5V41065
For PCIe Gen3-applikationer, se 5V41235
