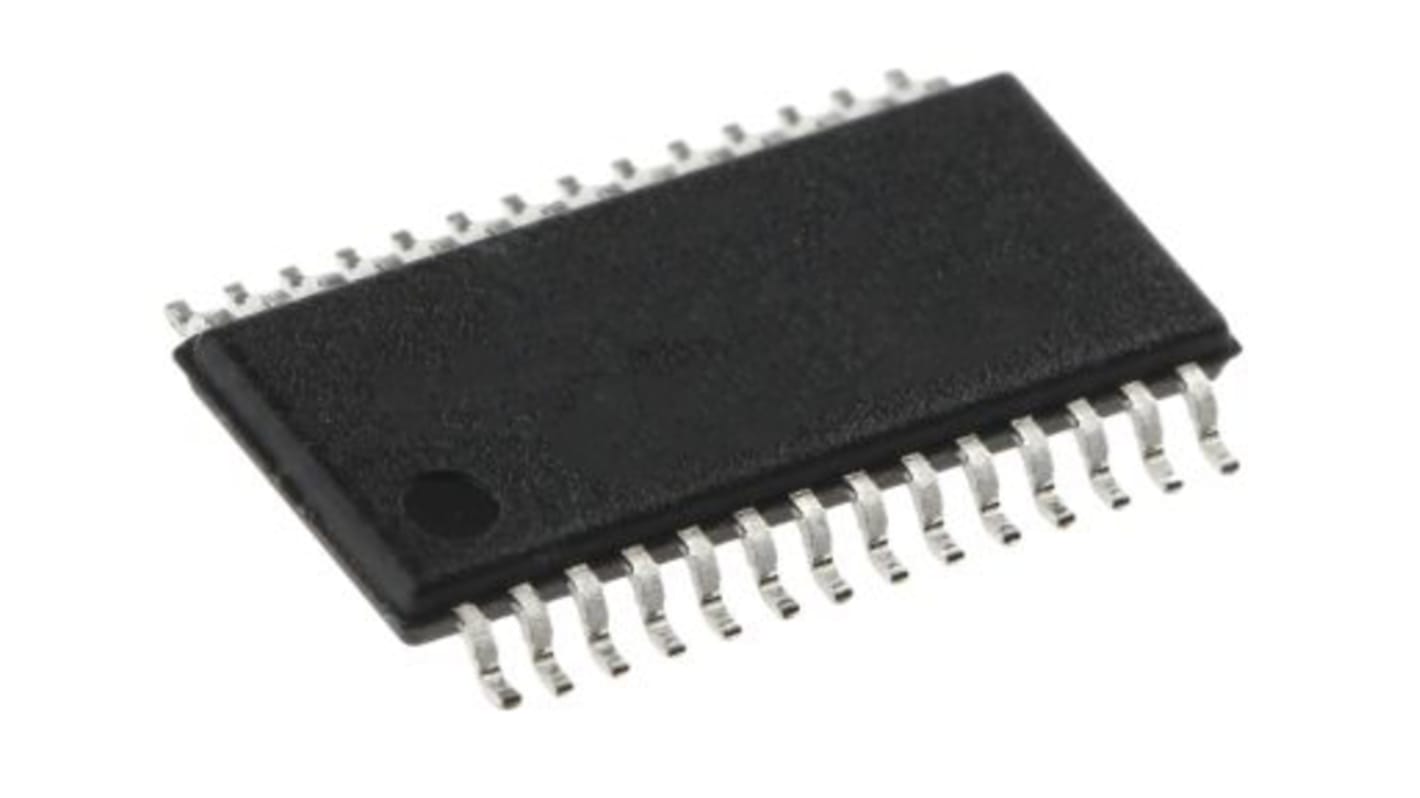

9FG104EGILF, Frekvenssyntesizer, 28 ben, TSSOP

Renesas Electronics frekvensgenerator giver 4 differentielle HCSL udgangspar. Den kan bruges til at drive PCIe Gen1/2, SATA og USB 3.0 enheder. Delen kan bruge enten en 14,31818 MHz eller 25 MHz krystal. Den kan også drives af et referenceindgangsur i stedet for en krystal. Den giver udgange med cyklus-til-cyklus jitter på mindre end 50 ps og udgang-til-udgang forskydning på mindre end 35 ps.

Den genererer fælles frekvenser fra 14,318 MHz eller 25 MHz Den understøtter Serial-ATA ved 100 MHz To spredningsspektrumtilstande er -0,5 % spredning nedad og +/-0,25 % spredning i midten Den har 31,5 KHz spredningsmodulationshastighed Ubrugte udgange kan deaktiveres i enten drevet eller Hi-Z tilstand for strømstyring I-temp version er tilgængelig, som understøtter embedded applikationer
