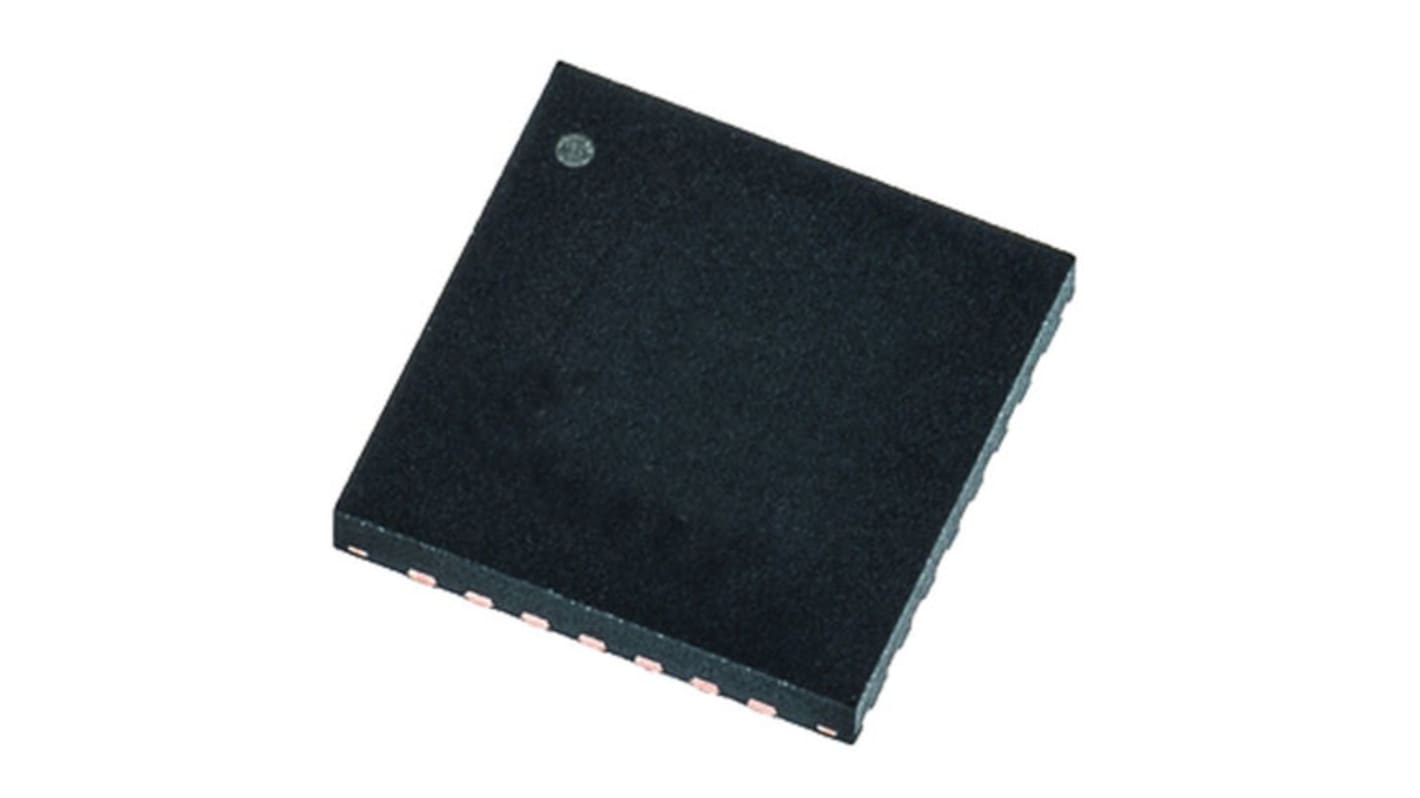

AX5243-1-TA05, RF-transciever IC, AFSK, ASK, FM, FSK, GFSK, GMSK, MSK, PSK, QFSK, 20 Ben, QFN Lav IF/ISM transceiver

Se alle RF IC'er
Lagerinformation er i øjeblikket ikke tilgængelig
RS-varenummer:
162-9944
Producentens varenummer:
AX5243-1-TA05
Brand:
onsemi
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle

Brand

onsemi

Teknologi

Lav IF/ISM transceiver

Modulationsteknik

AFSK, ASK, FM, FSK, GFSK, GMSK, MSK, PSK, QFSK

Kapslingstype

QFN

Benantal

20

Dimensioner

4.1 x 4.1 x 0.9mm

Monteringstype

Overflademontering

Længde

4.1mm

Bredde

4.1mm

Højde

0.9mm

Driftsbånd 1 frekvens maks.

1050MHz

Driftsforsyningsspænding maks.

3,6 V

Driftstemperatur maks.

+85 °C

Driftsbånd 1 frekvens min.

27MHz

Driftsforsyningsspænding min.

1,8 V

Driftstemperatur min.

-40 °C

Antal driftsbånd

1

AX5x43 27-1050 MHz NB RF-transceivere


AX5043 og AX5243 er narrow-band multi-kanals enkelt-chip RF-transceivere til 27 til 1050 MHz licenserede og ikke-licenserede radiosystemer.

RF-driftsfrekvenser: 27 til 1050 MHz
RF-udgangseffekt: op til +16dBm
Modtagerfølsomhed: -137dBm @ 100bps, FSK 868MHz med FEC
Modulation: FSK, MSK, 4-FSK, GFSK, GMSK, ASK eller PSK
OTA-datahastighed: 125 kbps
Kanalhop ved 2000 hop/s
Valgfri fremadrettet fejlkorrektion (FEC)
Fuldautomatisk modtagelse og transmission af pakker
Separate matchende enheder til Preamble Byte, Sync-word og Address
Understøtter HDLC, Raw, Wireless M-Bus frames og vilkårligt definerede frames
Automatisk sporing af kanalens støjniveau
Ekstra single-ended Tx-udgang til brug med en ekstern PA (AX5043 kun)
256 byte Tx & Rx data FIFO
Vågn-op-radio
Registrering af brown-out
Værtskommunikation: seriel SPI
Enkel 'kabeludskiftningstilstand' tilgængelig via separate serielle data-I/O- og clockstifter (AX5043 kun)
10-bit 1MS/s ADC
Strømforsyning: +1,8V til +3,6Vdc
Driftstemperaturområde: -40 til +85 °C
Kompatibel med: Trådløs M-Bus, POCSAG, FLEX, KNX, Sigfox, Z-Wave og enocean-protokoller
Anvendelser: Telemetri, AMR, trådløse netværk, trådløs M-Bus, adgangskontrol, bygningsautomatisering, kommunikation til tingenes internet (IoT)

Godkendelser

FCC, ETSI, trådløs-M-Bus
