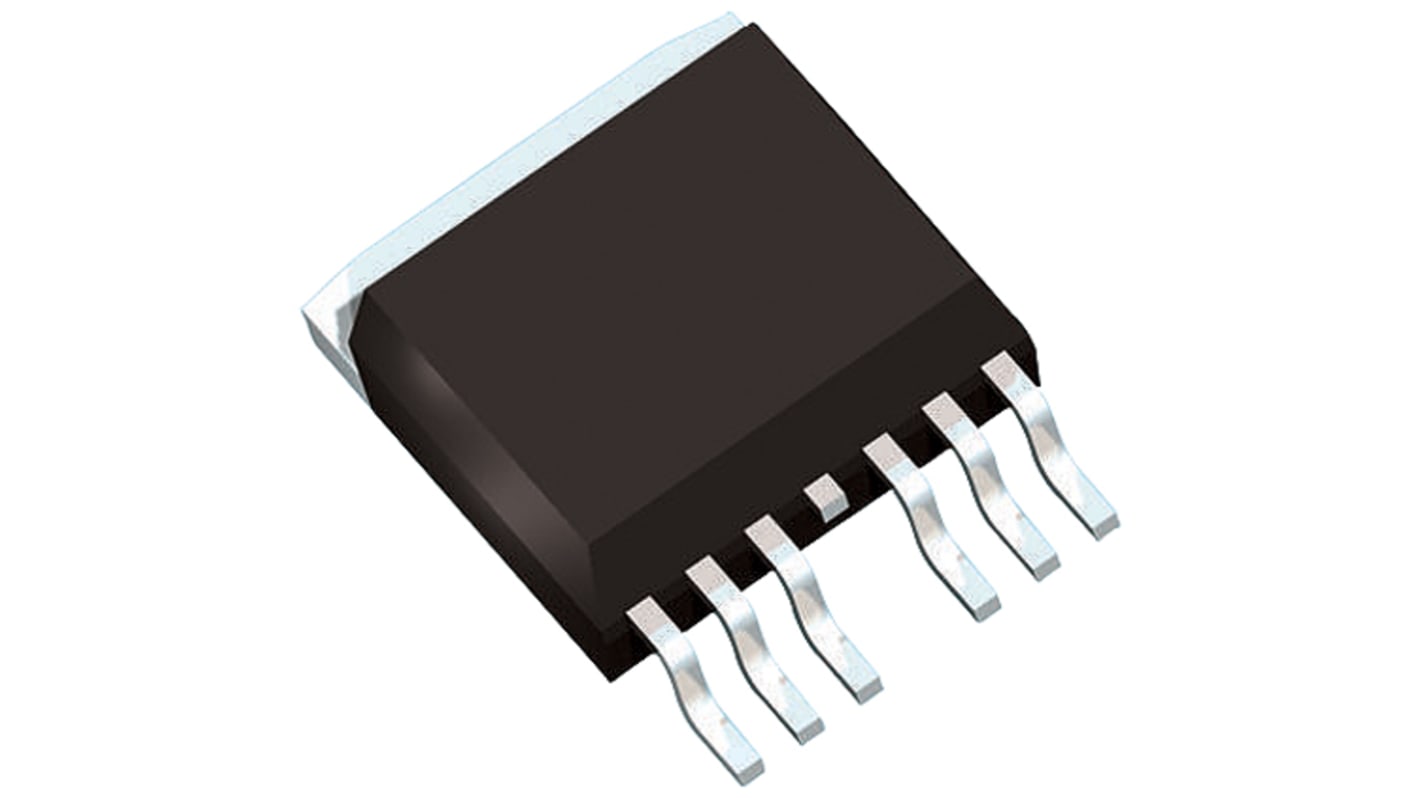

LT1764EQ-2.5#PBF, LDO-regulator Ja 3A, 2,5 V, 5 ben, D2PAK Positiv

Linear Technology's LT1764-serien lav dropoutregulator er i stand til at levere 3 A udgangsstrøm med en 340 mV dropoutspænding. Med et bredt udvalg af 1,21 V til 20 V har disse LDO med hurtig reaktion på spændingsvariationer en meget lav hvilestrøm, som vil falde til mindre end 1 micro amp ved nedlukning og ikke stige i dropout. LDO-spændingsregulatoren har støjsvag udgangsspænding, som gør den perfekt til RF-strøm, og derudover kan den bruges som en postregulator til skiftforsyninger samt 3,3 V til 2,5 V logisk strømforsyning.

Faste udgangsspændinger: 1,5 V, 2,5 V, 3,3 V
Lavt støjniveau: 40 μVRMS (10 Hz til 100 kHz)
1 mA hvilestrøm, <1 μA hvilestrøm ved nedlukning
Indgangsspænding: 2,7 V til 20 V
Der kræves Ingen beskyttelsesdioder
Kontrolleret hvilestrøm i udfald
Stabil med 10 μF udgangskondensator
Ingen modstrøm, beskyttelse mod omvendt batteritilslutning
Termisk begrænsning

Lineære spændingsregulatorer med LDO (lav dropout), Linear Technology

Linear Technology Lineære regulatorer med lav dropout (LDO) præsenterer meget lavt dropout, linje- og belastningsregulering og hurtig reaktion på spændingsvariationer. De positive, negative og LDO lineære regulatorer med flere udgange leveres med faste eller justerbare udgange. Nogle LDO+ enheder har flere funktioner end lineære standardregulatorer, hvor nogle kan overvåge spænding, strøm og temperatur. De har også programstrømbegrænser, aktiv udgangsafladning eller endda styring af en opadgående strømforsyning af LDO.

Hurtig reaktion på spændingsvariationer
Bredt indgangsspændingsområde: 0,9 V til 80 V
Udgangsstrømme fra 100 mA til 7,5 A
