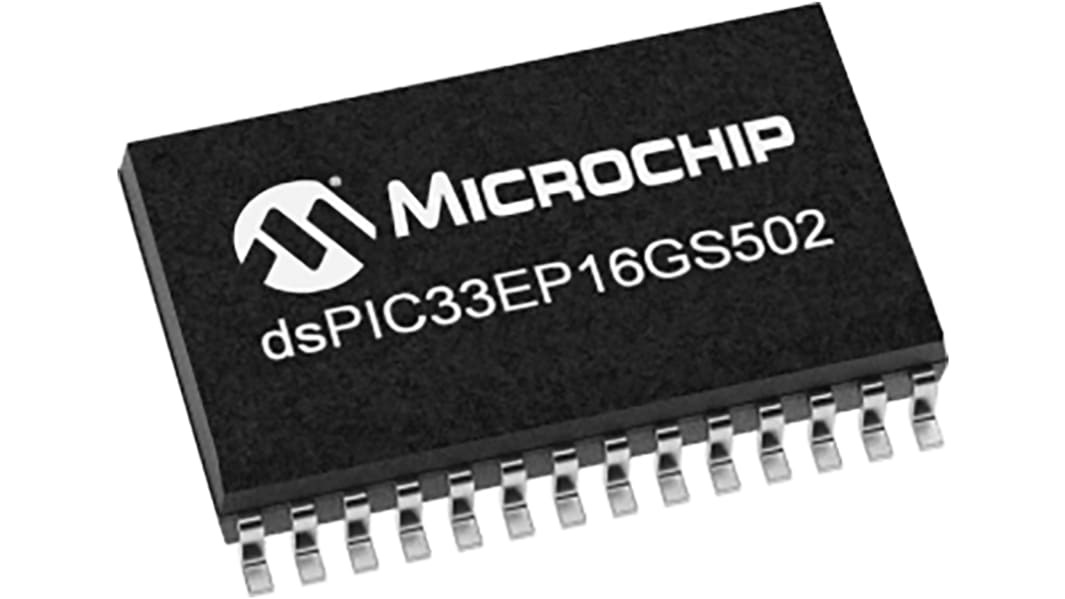

dsPIC33EP16GS502-I/SO, 16bit AEC-Q100, Digital signalprocessor, 60MHz, 16 kB Flash, 2 kB RAM 1 (12 x 12 bit) ADC I2C
- RS-varenummer:
- 177-1805
- Producentens varenummer:
- dsPIC33EP16GS502-I/SO
- Brand:
- Microchip
Varen er desværre i restordre, forventet afsendelsesdato 11-06-2024
Dag til dag levering ikke mulig
Tilføjet
Pris pr. stk. (Leveres i pakke af 5)
Kr. 26,898
(ekskl. moms)
Kr. 33,622
(inkl. moms)
| Enheder | Pr stk. | Pr pakke* |
| 5 + | Kr. 26,898 | Kr. 134,49 |
- RS-varenummer:
- 177-1805
- Producentens varenummer:
- dsPIC33EP16GS502-I/SO
- Brand:
- Microchip
Tekniske referencer
Lovgivning og oprindelsesland
- COO (Country of Origin):
- TH
Generel produktinformation
DsPIC33EPXXGS50X er en SMPS og digital signalkontroller til digital strømkonvertering. Disse enheder har funktioner, der understøtter almindelige, digitale multi-sløjfe switch-mode strømforsyninger (SMPS) og andre digitale strømkonverteringsapplikationer
Driftsforhold:
3,0 V til 3,6 V, -40 °C til +85 °C, DC til 70 MIPS
3,0 V til 3,6 V, -40 °C til +125 °C, DC til 60 MIPS
Flash-arkitektur:
16 KB Flash-programhukommelse
Kerne: 16-bit dsPIC33E CPU
To 40-bit brede akkumulatorer
Kodeeffektiv (C og modul) arkitektur
Enkelt cyklus (MAC/MPY) med dobbelt data-hentning
Enkelt cyklus, Mixed-Sign MUL Plus hardware-deling
32-bit multiplikationsunderstøtning
To yderligere fungerende registersæt (reducerer kontekstskift)
3,0 V til 3,6 V, -40 °C til +85 °C, DC til 70 MIPS
3,0 V til 3,6 V, -40 °C til +125 °C, DC til 60 MIPS
Flash-arkitektur:
16 KB Flash-programhukommelse
Kerne: 16-bit dsPIC33E CPU
To 40-bit brede akkumulatorer
Kodeeffektiv (C og modul) arkitektur
Enkelt cyklus (MAC/MPY) med dobbelt data-hentning
Enkelt cyklus, Mixed-Sign MUL Plus hardware-deling
32-bit multiplikationsunderstøtning
To yderligere fungerende registersæt (reducerer kontekstskift)
Egenskaber
Attribute | Value |
|---|---|
| Frekvens maks. | 60MHz |
| Serie | DSPIC |
| Enhedens millioner instruktioner per sekund | 70MIPS |
| Databusbredde | 16bit |
| RAM-størrelse | 2 kB |
| Instruktionssættets arkitektur | C |
| Program memory størrelse | 16 kB |
| Program memory type | Flash |
| Numerisk og aritmetisk format | ALU |
| Monteringstype | Overflademontering |
| Kapslingstype | SOIC |
| Benantal | 28 |
| Driftsforsyningsspænding typisk | 3,3 V |
| Antal UART kanaler | 2 |
| Impulsbreddemodulation | 1 (5-kanals) |
| Timere | 1 (2 x 32 bit), 1 (5 x 16 bit) |
| PWM kanaler | 6 |
| Bredde | 7.5mm |
| Driftstemperatur min. | -40 °C |
| Højde | 2.35mm |
| Timer-opløsning | 16 bit, 32bit |
| ADC kanaler | 12 |
| Antal ADC enheder | 1 |
| ADC'er | 1 (12 x 12 bit) |
| Driftstemperatur maks. | +85 °C |
| Længde | 17.9mm |
| ADC opløsning | 12bit |
| Bilindustristandarder | AEC-Q100 |
| Dimensioner | 17.9 x 7.5 x 2.35mm |
| Antal SPI kanaler | 2 |
| Antal PWM enheder | 1 |
| Antal I2C kanaler | 2 |
| Antal timere | 2 |
