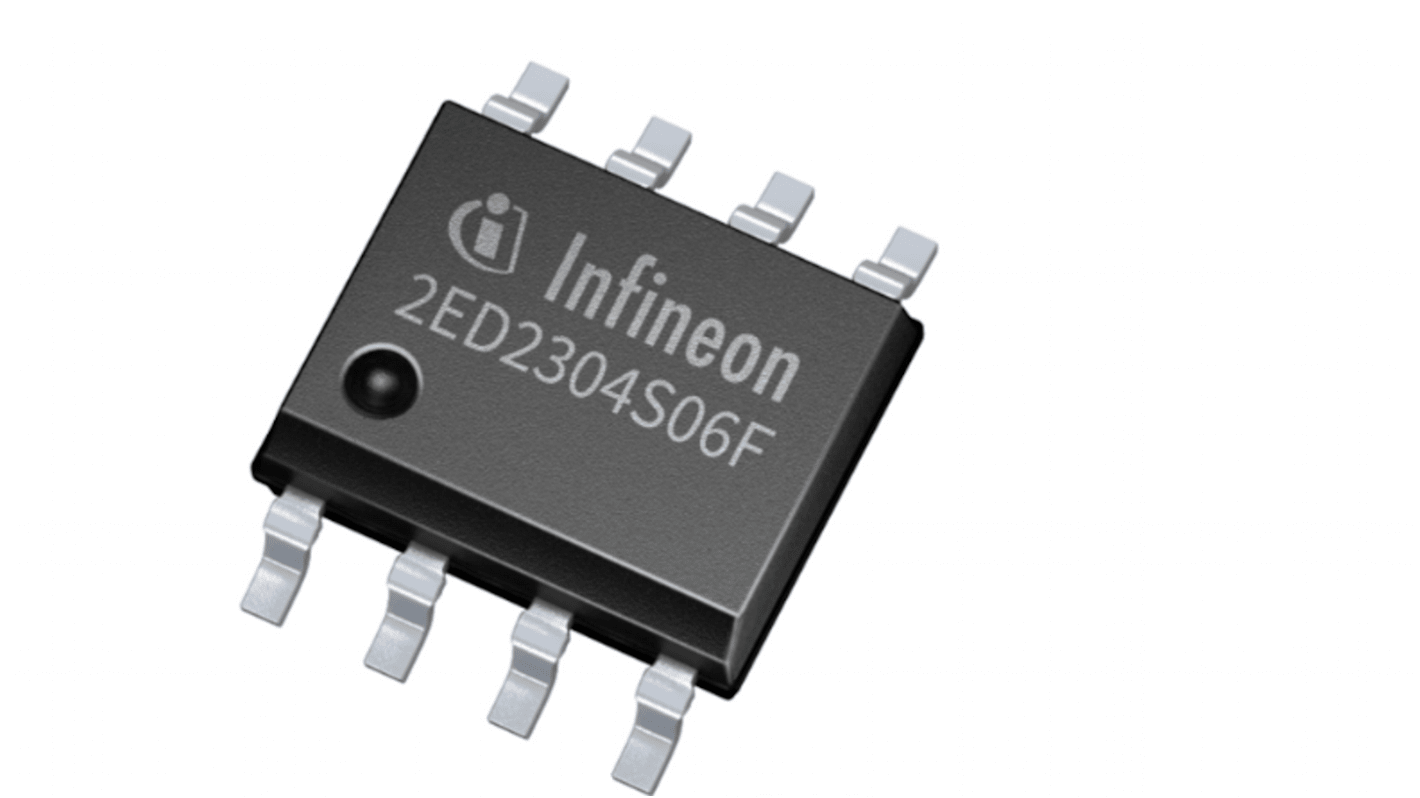

Infineon MOSFET, Gate-driver 2, 360 mA, 8 Ben 600V, DSO
- RS-varenummer:
- 226-6033
- Producentens varenummer:
- 2ED2304S06FXUMA1
- Brand:
- Infineon
Der er mulighed for mængderabat
Se mængderabatterIndhold (1 pakke af 15 enheder)*
Kr. 90,36
(ekskl. moms)
Kr. 112,95
(inkl. moms)
GRATIS levering for online ordrer over 600,00 kr.
På lager
- 4.725 enhed(er) klar til afsendelse fra et alternativt lager
Har du brug for mere? Indtast den mængde, du har brug for, og klik på "Tjek leveringsdatoer"
Enheder | Per stk. | Pr pakke* |
|---|---|---|
| 15 - 60 | Kr. 6,024 | Kr. 90,36 |
| 75 - 135 | Kr. 5,725 | Kr. 85,88 |
| 150 - 360 | Kr. 5,481 | Kr. 82,22 |
| 375 - 735 | Kr. 5,241 | Kr. 78,62 |
| 750 + | Kr. 4,882 | Kr. 73,23 |
*Vejledende pris
- RS-varenummer:
- 226-6033
- Producentens varenummer:
- 2ED2304S06FXUMA1
- Brand:
- Infineon
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | Infineon | |
| Produkttype | Gate-driver | |
| Udgangsstrøm | 360mA | |
| Benantal | 8 | |
| Emballagetype | DSO | |
| Faldtid | 40ns | |
| Antal udgange | 2 | |
| Driver-type | MOSFET | |
| Stigetid | 48ns | |
| Forsyningsspænding min. | 10V | |
| Antal drivere | 2 | |
| Forsyningsspænding maks. | 600V | |
| Min. driftstemperatur | -40°C | |
| Driftstemperatur maks. | 125°C | |
| Længde | 5mm | |
| Standarder/godkendelser | RoHS | |
| Serie | 2ED2304S06F | |
| Bredde | 4mm | |
| Højde | 1.75mm | |
| Monteringstype | Overflade | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand Infineon | ||
Produkttype Gate-driver | ||
Udgangsstrøm 360mA | ||
Benantal 8 | ||
Emballagetype DSO | ||
Faldtid 40ns | ||
Antal udgange 2 | ||
Driver-type MOSFET | ||
Stigetid 48ns | ||
Forsyningsspænding min. 10V | ||
Antal drivere 2 | ||
Forsyningsspænding maks. 600V | ||
Min. driftstemperatur -40°C | ||
Driftstemperatur maks. 125°C | ||
Længde 5mm | ||
Standarder/godkendelser RoHS | ||
Serie 2ED2304S06F | ||
Bredde 4mm | ||
Højde 1.75mm | ||
Monteringstype Overflade | ||
Bilindustristandarder Nej | ||
Infineon 2ED2304S06F seriens gate-driver, 10 V minimum forsyningsspænding, 600 V maksimal forsyningsspænding - 2ED2304S06FXUMA1
Denne gate-driver styrer MOSFET-porte i højspændingskredsløb og giver dobbeltkanals koblingskapacitet til drevopgaver over et bredt forsyningsområde. Den er beregnet til overflademonteret brug i kompakte effektelektronikdesign, hvor moderat drivstrøm og hurtige skifteovergange er påkrævet.
Egenskaber og fordele:
• Dobbelte udgange, der leverer diskret gate-styring til to transistorer
• 360 mA udgangsstrøm, der muliggør robust gate-opladning og -afladning
• Fungerer fra 10 V forsyning for at understøtte lavspændings drivskinner
• Modstår op til 600 V til højspændingskoblingsanvendelser
• Hurtig stigetid på 48 ns, der forbedrer tændingshastigheden og skifteydeevnen
• Nedgangstid 40 ns, der reducerer slukningstab og ringesignal
• 360 mA udgangsstrøm, der muliggør robust gate-opladning og -afladning
• Fungerer fra 10 V forsyning for at understøtte lavspændings drivskinner
• Modstår op til 600 V til højspændingskoblingsanvendelser
• Hurtig stigetid på 48 ns, der forbedrer tændingshastigheden og skifteydeevnen
• Nedgangstid 40 ns, der reducerer slukningstab og ringesignal
Anvendelser
• Velegnet til halvbro- og push-pull-invertertrin
• Ideel til højspændingsswitchnetværk i strømomformere
• Anvendes sammen med MOSFET'er i industrielle motordrevssystemer
• Kan bruges til isolerede gate-driver-frontender med transformere
• Anvendes til kompakte strømmoduler, hvor kortpladsen er begrænset
• Ideel til højspændingsswitchnetværk i strømomformere
• Anvendes sammen med MOSFET'er i industrielle motordrevssystemer
• Kan bruges til isolerede gate-driver-frontender med transformere
• Anvendes til kompakte strømmoduler, hvor kortpladsen er begrænset
Hvilket temperaturområde kan den tolerere under drift?
Den er specificeret til drift fra -40 °C op til en maksimal driftstemperatur på 125 °C.
Hvilken pakke og kortmontering skal bruges til kompakte layouts?
Komponenten leveres i en 8-benet DSO-pakke, der er beregnet til overflademontering med et bundareal på 4 mm bredde og 5 mm længde.
Hvor mange driverkanaler og udgange giver den til kredsløbsdesign?
Enheden indeholder to driverkanaler og giver to separate udgange til uafhængig gate-switching.
Overholder den miljømæssige begrænsninger for materialer?
Enheden opfylder RoHS-kravene for begrænsede stoffer.
Hvilken type koblingsenhed er den designet til at drive?
Den er konfigureret specifikt som en MOSFET-gatedriver til styring af MOSFET-enheder.
