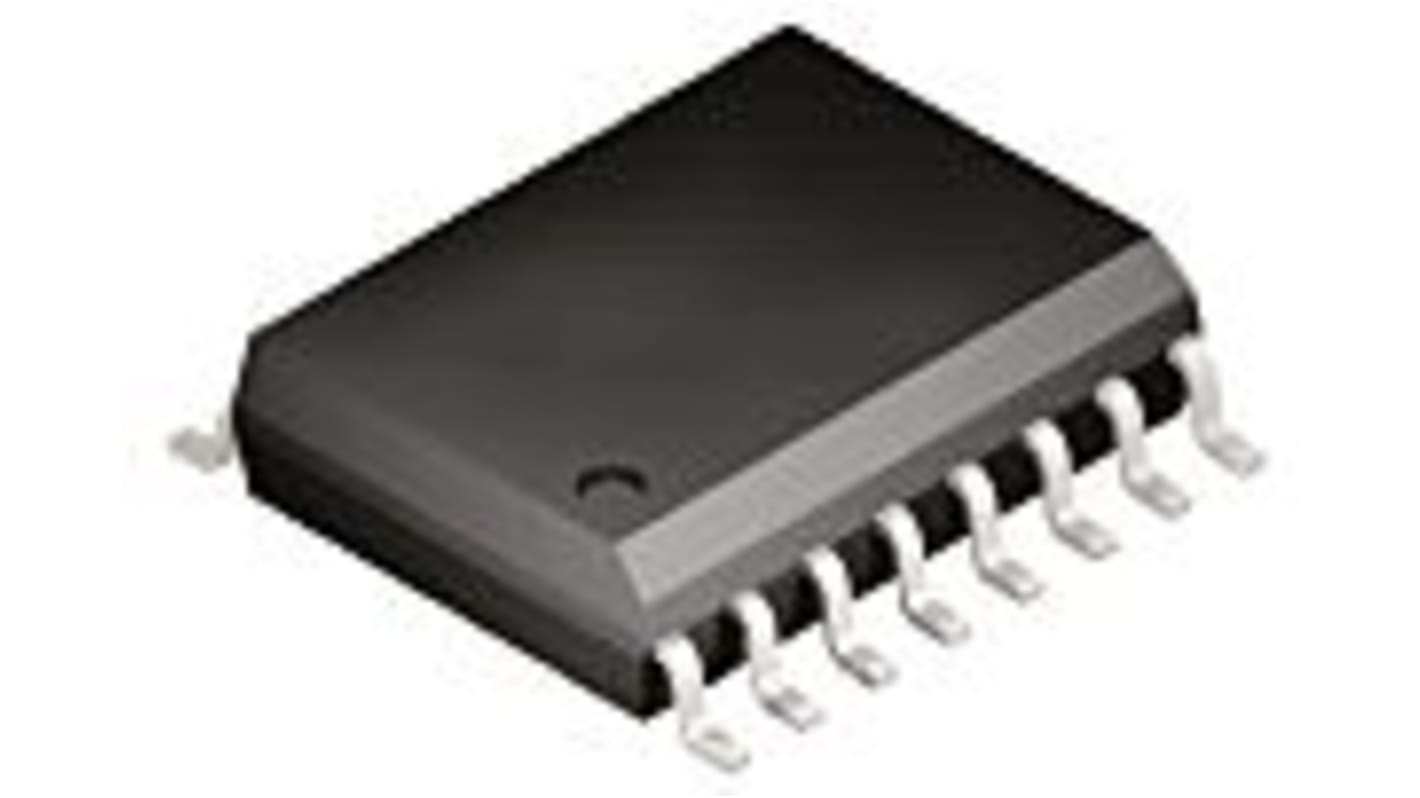

onsemi NCP51561BADWR2G, MOSFET gate-driver, 5V, 16 Ben, SOIC

ON Semiconductor isoleret IGBT/MOSFET gate-driver til høj strømstyrke er 1-kanals med høj strømstyrke. IGBT/MOSFET gate-drivere med 5 kVARME intern galvanisk isolation, designet til høj systemeffektivitet og pålidelighed ved anvendelser med høj effekt. Enhederne accepterer komplementære indgange og har afhængigt af benkonfigurationen muligheder som f.eks. Active Miller Clamp (version A/D/F), negativ strømforsyning (version B) og separate høje og lave (SYD og UDGANG) driverudgange (version C/E) for praktisk systemdesign. Driveren har plads til et bredt udvalg af indgangsbias-spænding og signalniveauer fra 3,3V til 20V, og de fås i SOIC-8-hus med bredt hus.

Høj Peak udgangsstrøm (+6,5 A/-6,5 A)
Lavt spændingsfald i klemmen eliminerer behovet for negativ strømforsyning for at forhindre falsk tænding af porten (version A/D/F)
Korte overførselsforsinkelser med nøjagtig matchning
IGBT/MOSFET gate-fastspænding ved kortslutning
IGBT/MOSFET-gate, aktivt træk ned
Stramme UVLO-grænseværdier for fleksibilitet i forhold til bias
Bredt bias-spændingsområde inklusive negativ VEE2 (version B)
3,3 V, 5 V og 15 V logisk indgang
5 kVARME galvanisk isolation
Høj immunitet over for transienter
Høj elektromagnetisk immunitet
