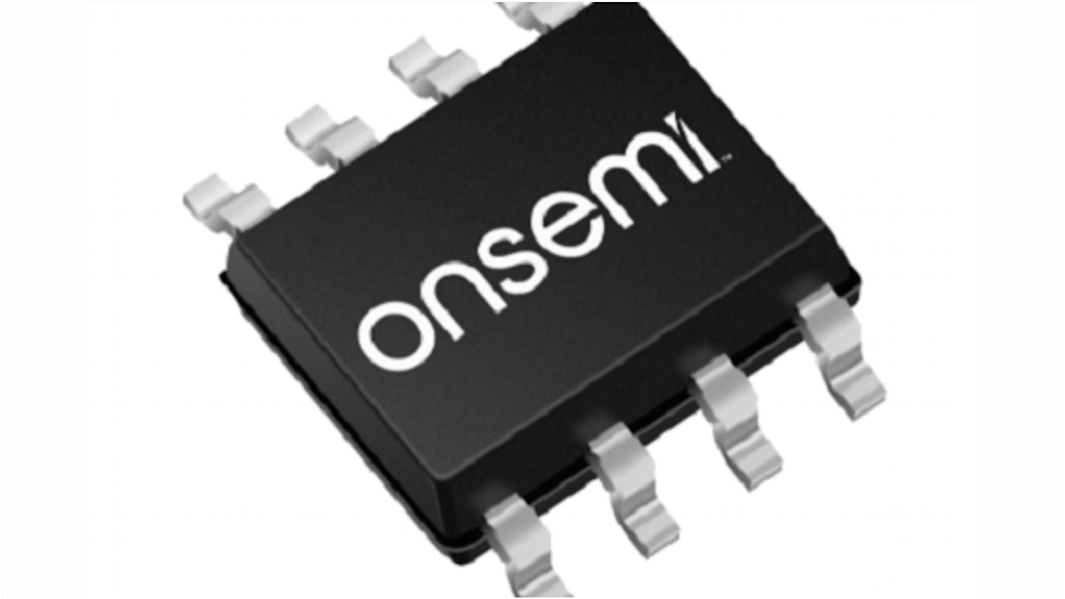

onsemi MOSFET, MOSFET, 6.5 A 22 V, SOIC
- RS-varenummer:
- 244-9169
- Producentens varenummer:
- NCV57091ADWR2G
- Brand:
- onsemi
Der er mulighed for mængderabat
Indhold (1 enhed)*
Kr. 32,61
(ekskl. moms)
Kr. 40,76
(inkl. moms)
Lagerinformation er i øjeblikket ikke tilgængelig - Vend tilbage senere
Enheder | Per stk. |
|---|---|
| 1 - 9 | Kr. 32,61 |
| 10 - 99 | Kr. 28,12 |
| 100 - 499 | Kr. 24,31 |
| 500 + | Kr. 21,39 |
*Vejledende pris
- RS-varenummer:
- 244-9169
- Producentens varenummer:
- NCV57091ADWR2G
- Brand:
- onsemi
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | onsemi | |
| Produkttype | MOSFET | |
| Udgangsstrøm | 6.5A | |
| Emballagetype | SOIC | |
| Faldtid | 13ns | |
| Driver-type | MOSFET | |
| Stigetid | 30ns | |
| Forsyningsspænding min. | 22V | |
| Forsyningsspænding maks. | 22V | |
| Min. driftstemperatur | -40°C | |
| Driftstemperatur maks. | 150°C | |
| Standarder/godkendelser | No | |
| Serie | NCV57 | |
| Monteringstype | Printmontering | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand onsemi | ||
Produkttype MOSFET | ||
Udgangsstrøm 6.5A | ||
Emballagetype SOIC | ||
Faldtid 13ns | ||
Driver-type MOSFET | ||
Stigetid 30ns | ||
Forsyningsspænding min. 22V | ||
Forsyningsspænding maks. 22V | ||
Min. driftstemperatur -40°C | ||
Driftstemperatur maks. 150°C | ||
Standarder/godkendelser No | ||
Serie NCV57 | ||
Monteringstype Printmontering | ||
Bilindustristandarder Nej | ||
ON Semiconductor-gatedriveren er isolerede to-kanals gatedrivere med en 4,5-A/9-A-kilde og en Peak-strøm til vask. De er designet til hurtigt skift til drive power MOSFET'er og SiC MOSFET-effektkontakter. NCP51561 giver korte og matchede overførselsforsinkelser. To uafhængige og 5 kV rms intern galvanisk isolation fra indgang til hver udgang og intern funktionel isolation mellem de to udgangsdrivere tillader en arbejdsspænding på op til 1500 V dc. Denne driver kan bruges i alle mulige konfigurationer af to lav side, to høj-side-kontakter eller en halvbro-driver med programmerbar dødtid. En ENA/DIS-pin lukker begge udgange samtidigt, når den indstilles lav eller høj for HENHOLDSVIS AKTIVERING eller DEAKTIVERING. NCP51561 har andre vigtige beskyttelsesfunktioner som f.eks. uafhængig underspændingsspærring til både gate-drivere og funktion til justering af dødtid.
4,5 A Peak-kilde, 9 A Peak sink-udgangsstrøm
Fleksibel: Dobbelt lav side, dobbelt høj- eller halvbro-gatedriver
Uafhængig UVLO-beskyttelse til begge udgangsdrivere
Udgangsspænding fra 6,5 V til 30 V med 5 V og 8 V til MOSFET, 13 V og 17 V UVLO til SiC, tærskler.
Common-mode transient-immunitet CMTI > 200 V/ns
Forbredelsesforsinkelse typisk 36 ns med 5 ns maks. forsinkelsestilpasning pr. kanal og 5 ns maks. impulsbreddeforvrængning
Brugerprogrammerbar indgangslogik enkelt- eller dobbeltindgange via ANB og AKTIVERING eller DEAKTIVERING af tilstand
Brugerprogrammerbar dødtid
