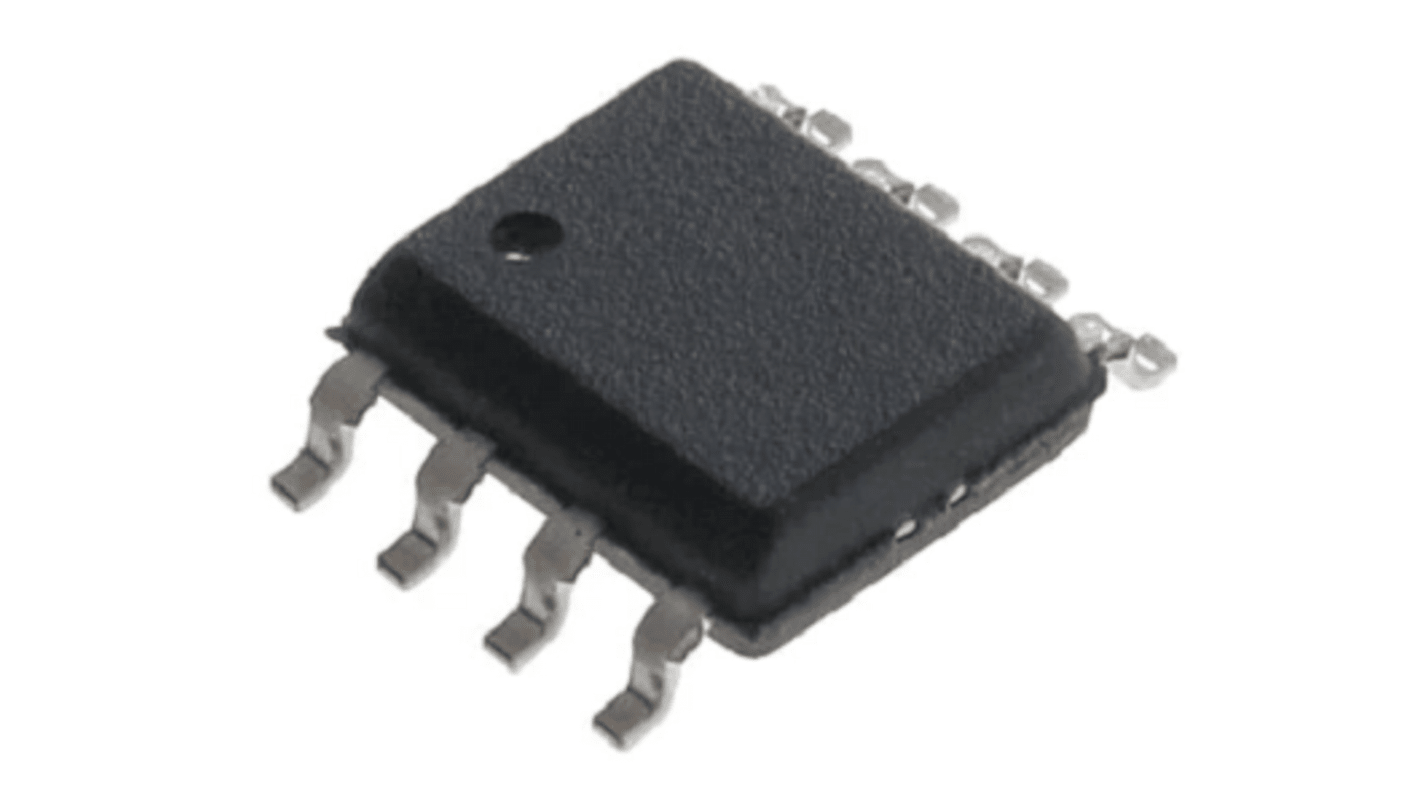

onsemi MOSFET, MOSFET, 8 Ben 22 V, SOIC
- RS-varenummer:
- 244-9163
- Producentens varenummer:
- NCV57081ADR2G
- Brand:
- onsemi
Kan ikke leveres i øjeblikket
Vi ved ikke, om dette produkt kommer på lager igen. RS har planer om at tage det ud af sortimentet inden længe.
- RS-varenummer:
- 244-9163
- Producentens varenummer:
- NCV57081ADR2G
- Brand:
- onsemi
Egenskaber
Tekniske referencer
Lovgivning og oprindelsesland
Generel produktinformation
Find lignende produkter ved at vælge én eller flere attributter.
Vælg alle | Attribut | Værdi |
|---|---|---|
| Brand | onsemi | |
| Produkttype | MOSFET | |
| Benantal | 8 | |
| Emballagetype | SOIC | |
| Faldtid | 13ns | |
| Driver-type | MOSFET | |
| Stigetid | 30ns | |
| Forsyningsspænding min. | 22V | |
| Forsyningsspænding maks. | 22V | |
| Min. driftstemperatur | -40°C | |
| Driftstemperatur maks. | 150°C | |
| Standarder/godkendelser | No | |
| Serie | NCV57 | |
| Monteringstype | Printmontering | |
| Bilindustristandarder | Nej | |
| Vælg alle | ||
|---|---|---|
Brand onsemi | ||
Produkttype MOSFET | ||
Benantal 8 | ||
Emballagetype SOIC | ||
Faldtid 13ns | ||
Driver-type MOSFET | ||
Stigetid 30ns | ||
Forsyningsspænding min. 22V | ||
Forsyningsspænding maks. 22V | ||
Min. driftstemperatur -40°C | ||
Driftstemperatur maks. 150°C | ||
Standarder/godkendelser No | ||
Serie NCV57 | ||
Monteringstype Printmontering | ||
Bilindustristandarder Nej | ||
ON Semiconductor 1-kanals IGBT/MOSFET gate-drivere med høj strømstyrke med 3,75 kVARrms intern galvanisk isolation, der er designet til høj systemeffektivitet og pålidelighed ved anvendelser med høj effekt. Enhederne accepterer komplementære indgange og tilbyder afhængigt af benkonfigurationen muligheder som f.eks. Active Miller Clamp (version A), negativ strømforsyning (version B) og separate høje og lave (FJERDE og UDGÅENDE) driverudgange (version C) for praktisk systemdesign. Driveren har plads til et bredt udvalg af indgangsbias-spænding og signalniveauer fra 3,3 V til 20 V, og de fås i SOIC-8 hus med smalt hus.
Høj Peak udgangsstrøm (+6,5 A/-6,5 A)
Lavt spændingsfald i lukkeenheden eliminerer behovet for negativ effekt
Strømforsyning til forebyggelse af falsk bagportdrejning (version A)
Korte overførselsforsinkelser med nøjagtig matchning
IGBT/MOSFET gate-fastspænding ved kortslutning
IGBT/MOSFET-gate, aktivt træk ned
Stramme UVLO-grænseværdier for fleksibilitet i forhold til bias
Bredt bias-spændingsområde inklusive negativ VEE2 (version B)
3,3 V, 5 V og 15 V logisk indgang
3,75 kVRMS Viso (i-O) (til UL1577 krav)
